TekBox TBST86/49/45/2-B Tente blindée 86x49x45cm (avec filtre principal AC)
- Marque : TekBox Digital Solutions
- Code Produit : TBST86/49/45/2-B
- Disponibilité : 2 semaines après votre commande
-
1.323,00€
- Prix Hors Taxes
La gamme de tentes blindées TekBox TBST est conçue pour supprimer les interférences provenant du bruit ambiant lors de la réalisation de mesures de pré-conformité CEM avec des tailles de 200x100x100 cm, 124x64x60 cm ou 86x48x48 cm. La tente de 200 cm et celle de 124 cm peuvent accueillir tout équipement de test de pré-conformité Tekbox tel que les LISN ou les cellules TEM. La tente de 86 cm conviendra au TBTC0/1/2 et à tous nos LISN.

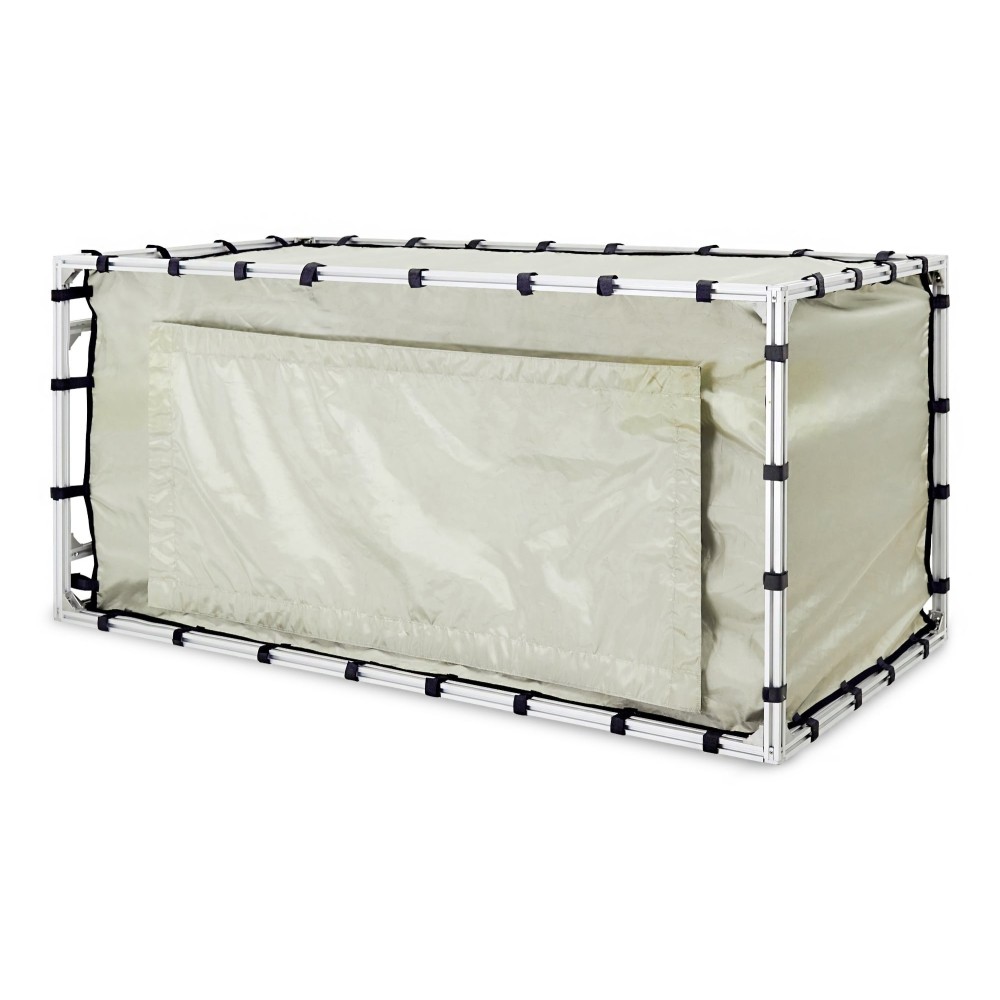

Les tentes blindées sont composées de deux couches de tissus conducteurs. Elles sont soutenues par des profilés rigides en aluminium. Le panneau filtrant sur le côté fournit un filtre secteur 240V/10A AC (en option pour la plus petite tente), deux filtres AC/DC 240V/10A à usage général et quatre adaptateurs coaxiaux à travers lequel les vis peuvent être vissées. L'ouverture d'accès est scellée avec du ruban Velcro conducteur.
Spécifications :
- Dimensions externes : 124 cm x 64 cm x 60 cm (86 cm x 48 cm x 48 cm)
- Dimensions de l'ouverture : 85 cm x 35 cm (40 cm x 22 cm)
- Cadre : Profilés d'aluminium extrudé de 20 mm x 20 mm
- Blindage : 2 couches de tissus conducteurs

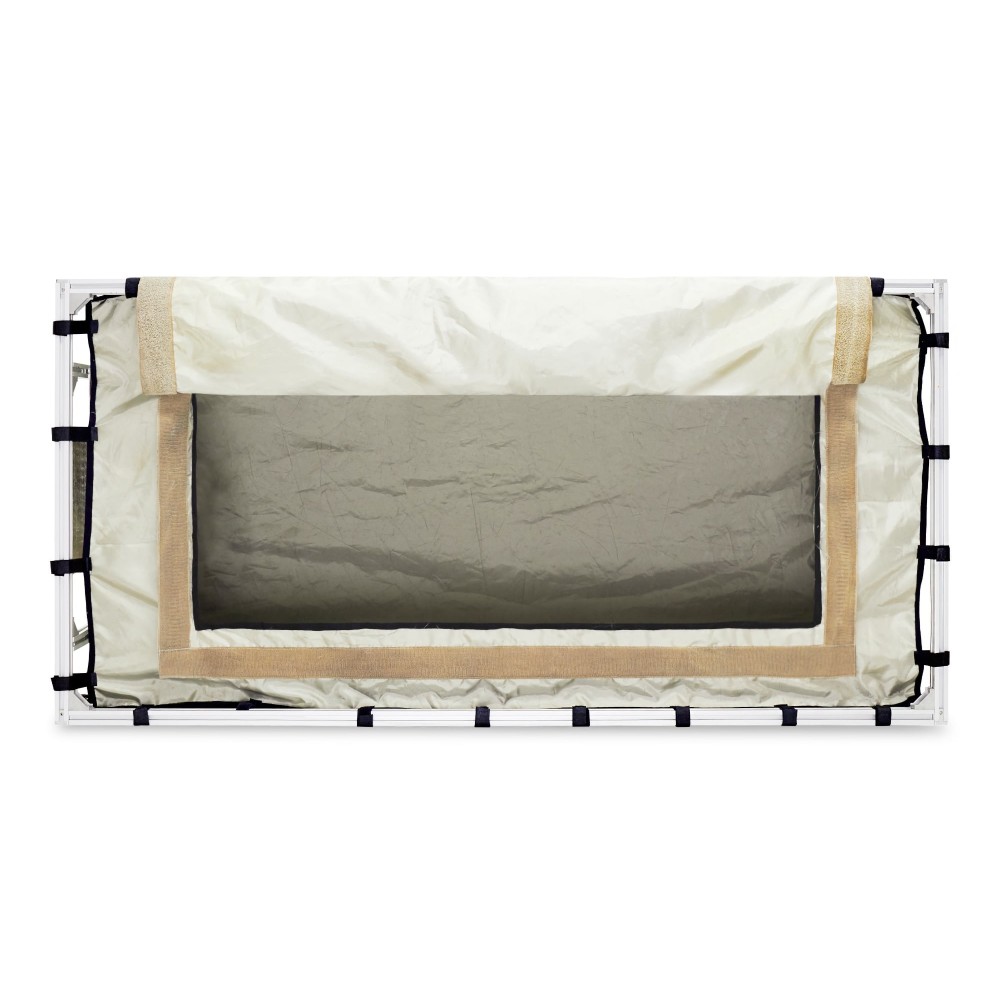

- Joint : Ruban Velcro conducteur
- Suspension : Sangles Velcro

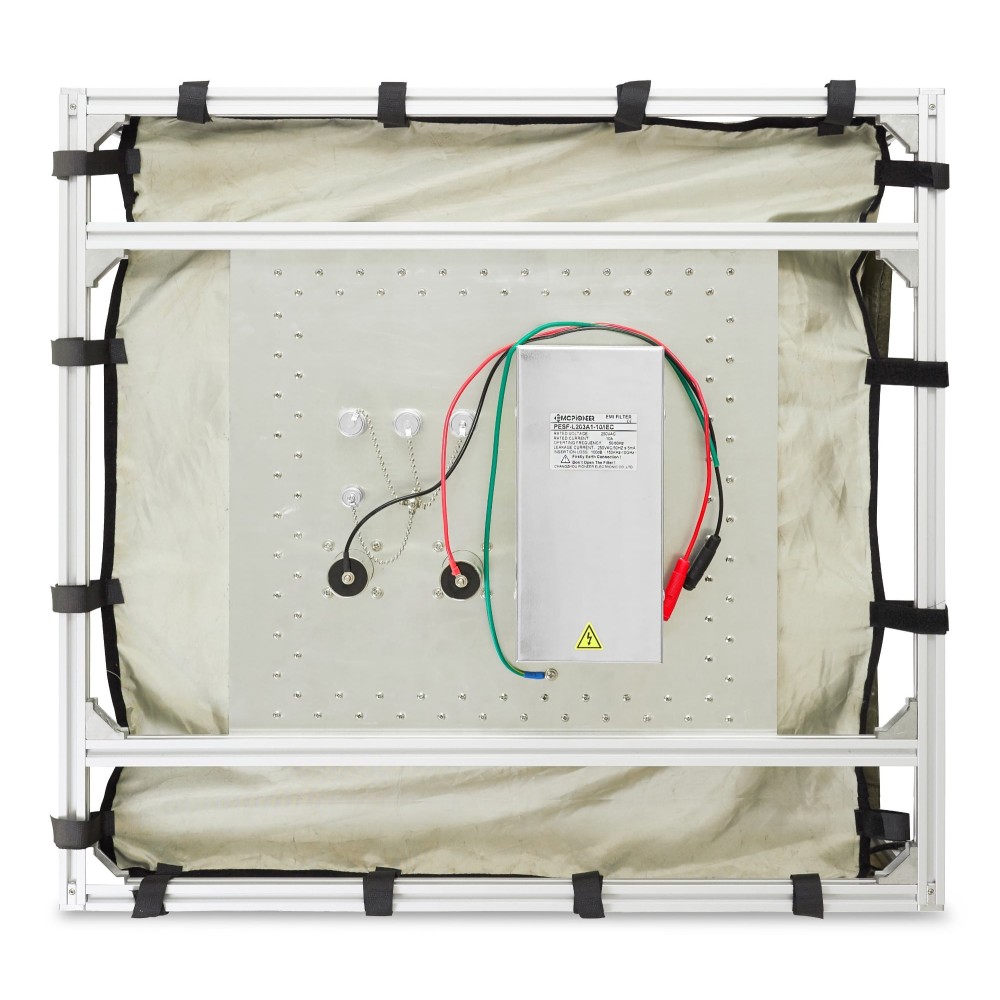

- Panneau de filtrage :
- 1 x filtre AC 240V/10A ; Prise IEC (en option pour la tente plus petite)
- 2 x filtres DC 240V/10A ; câbles avec connecteurs femelles Banane
- 3 x connecteurs femelles N à travers le connecteur avec bouchons à vis
- 1 x connecteur femelle BNC à travers
- Prise AC interne : câble en queue de cochon avec prise femelle Schuko détachable
- Atténuation : jusqu'à 50 dB dans la plage de 10 MHz à 6 GHz
- Poids : 10,8 kg
TENTES BLINDÉS
| Modèle | TBST-86/49/45/2-B | TBST-86/49/45/1-B | TBST-120/60/60/2-B | TBST-200/100/100 |
| Dimensions extérieures | 86 x 48 x 48 cm | 86 x 48 x 48 cm | 124 x 64 x 60 cm | 204 x 104 x 100 cm |
| Dimensions d'ouverture | 40 x 22 cm | 40 x 22 cm | 85 x 35 cm | 130 cm × 46 cm |
| Cadre | Profilés en aluminium extrudé de 2020 | Profilés en aluminium extrudé de 2020 | Profilés en aluminium extrudé de 2020 | Profilés en aluminium extrudé de 2020 |
| Blindage | 2 couches de tissus conducteurs | 2 couches de tissus conducteurs | 2 couches de tissus conducteurs | 2 couches de tissus conducteurs |
| Joint | Bande Velcro conductrice | Bande Velcro conductrice | Bande Velcro conductrice | Bande Velcro conductrice |
| Suspension | Sangles Velcro | Sangles Velcro | Sangles Velcro | Sangles Velcro |
| Panneau de filtre | 1 x filtre secteur AC 240V/10A, prise IC 2 x filtres DC 240V/10A, câbles avec fiches bananes femelles 3 x connecteurs femelles N + 1 connecteur femelle BNC avec capuchons vissés |
2 x filtres CC 240V/10A ; câbles avec fiches bananes femelles 3 x connecteurs femelles N + 1 connecteur femelle BNC avec capuchons vissés |
1 x filtre secteur AC 240V/10A, prise IC 2 x filtres DC 240V/10A, câbles avec fiches bananes femelles 3 x connecteurs femelles N + 1 connecteur femelle BNC avec capuchons vissés |
1 x filtre secteur AC 240V/10A, prise IC 2 x filtres DC 240V/10A, câbles avec fiches bananes femelles 3 x connecteurs femelles N + 1 connecteur femelle BNC avec capuchons vissés |
| Prise secteur interne | Câble avec prise secteur détachable, type F (Schuko) | Câble avec prise secteur détachable, type F (Schuko) | Câble avec prise secteur détachable, type F (Schuko) | Câble avec prise secteur détachable, type F (Schuko) |
| Atténuation | Jusqu'à 50 dB dans la plage de 10 MHz à 6 GHz | Jusqu'à 50 dB dans la plage de 10 MHz à 6 GHz | Jusqu'à 50 dB dans la plage de 10 MHz à 6 GHz | Jusqu'à 50 dB dans la plage de 10 MHz à 6 GHz |
| TEM-cells adaptées | TBTC0, ТВТС1, ТВТС2 | TBTC0, ТВТС1, ТВТС2 | TBTC0, ТВТС1, ТВТС2, TBTC3 | TBTC0, ТВТС1, ТВТС2, TBTC3 |
