Solutions Blindés

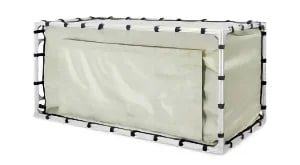

TENTES BLINDÉS
Les tentes fabriquées en tissus conducteurs sont efficaces pour protéger les configurations de mesure du bruit ambiant. Les tentes blindées peuvent être utilisées pour accueillir des cellules TEM ou de petites antennes à large bande. Une telle configuration est utilisée pour obtenir un tracé spectral comprenant uniquement les émissions rayonnées du dispositif en test. Le tracé spectral est utilisé pour un test ultérieur d'antenne en espace ouvert afin d'identifier les émissions du dispositif sous test dans le labyrinthe dynamique du spectre de bruit ambiant. Cette procédure, avec un espacement d'antenne conforme aux normes, simplifie l'obtention d'un résultat de test d'émission rayonnée fiable dans les tests de pré-conformité CEM, où, dans la plupart des cas, aucune chambre d'absorption n'est disponible.
 |
|
|
|
|
| Modèle | TBST-86/49/45/2-B | TBST-86/49/45/1-B | TBST-120/60/60/2-B | TBST-200/100/100 |
| Dimensions extérieures | 86 x 48 x 48 cm | 86 x 48 x 48 cm | 124 x 64 x 60 cm | 204 x 104 x 100 cm |
| Dimensions d'ouverture | 40 x 22 cm | 40 x 22 cm | 85 x 35 cm | 130 cm × 46 cm |
| Cadre | Profilés en aluminium extrudé de 2020 | Profilés en aluminium extrudé de 2020 | Profilés en aluminium extrudé de 2020 | Profilés en aluminium extrudé de 2020 |
| Blindage | 2 couches de tissus conducteurs | 2 couches de tissus conducteurs | 2 couches de tissus conducteurs | 2 couches de tissus conducteurs |
| Joint | Bande Velcro conductrice | Bande Velcro conductrice | Bande Velcro conductrice | Bande Velcro conductrice |
| Suspension | Sangles Velcro | Sangles Velcro | Sangles Velcro | Sangles Velcro |
| Panneau de filtre | 1 x filtre secteur AC 240V/10A, prise IC 2 x filtres DC 240V/10A, câbles avec fiches bananes femelles 3 x connecteurs femelles N + 1 connecteur femelle BNC avec capuchons vissés |
2 x filtres CC 240V/10A ; câbles avec fiches bananes femelles 3 x connecteurs femelles N + 1 connecteur femelle BNC avec capuchons vissés |
1 x filtre secteur AC 240V/10A, prise IC 2 x filtres DC 240V/10A, câbles avec fiches bananes femelles 3 x connecteurs femelles N + 1 connecteur femelle BNC avec capuchons vissés |
1 x filtre secteur AC 240V/10A, prise IC 2 x filtres DC 240V/10A, câbles avec fiches bananes femelles 3 x connecteurs femelles N + 1 connecteur femelle BNC avec capuchons vissés |
| Prise secteur interne | Câble avec prise secteur détachable, type F (Schuko) | Câble avec prise secteur détachable, type F (Schuko) | Câble avec prise secteur détachable, type F (Schuko) | Câble avec prise secteur détachable, type F (Schuko) |
| Atténuation | Jusqu'à 50 dB dans la plage de 10 MHz à 6 GHz | Jusqu'à 50 dB dans la plage de 10 MHz à 6 GHz | Jusqu'à 50 dB dans la plage de 10 MHz à 6 GHz | Jusqu'à 50 dB dans la plage de 10 MHz à 6 GHz |
| TEM-cells adaptées | TBTC0, ТВТС1, ТВТС2 | TBTC0, ТВТС1, ТВТС2 | TBTC0, ТВТС1, ТВТС2, TBTC3 | TBTC0, ТВТС1, ТВТС2, TBTC3 |

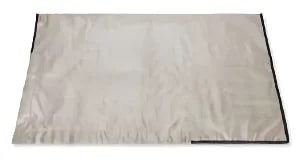

SACS BLINDÉS
 |
|
|
| Modèle | TBSB-70/40 | TBSB-105/60 |
| Dimensions extérieures | 70 x 40 cm | 105 x 60 cm |
| Blindage | 2 couches de tissus conducteurs | 2 couches de tissus conducteurs |
| Joint | Bande Velcro conductrice | Bande Velcro conductrice |
| Panneau de filtre | aucun | aucun |
| Atténuation | Jusqu'à 50 dB dans la plage de 10 MHz à 6 GHz | Jusqu'à 50 dB dans la plage de 10 MHz à 6 GHz |
| TEM-cells adaptées | TBTC0, TBTC1 | TBTC0, TBTC1, ТВТС2 |
