Amplificateurs RF

Amplificateurs de puissance RF à large bande et générateurs de signaux RF sont des composants essentiels dans les tests d'immunité rayonnée et conduite. Le coût combiné de l'équipement de test d'immunité requis est prohibitif pour les applications de pré-conformité.

Tekbox a créé une solution économique composée d'amplificateurs de puissance RF modulés pilotés par des générateurs de suivi de spectre. Nos amplificateurs comprennent des modulateurs intégrés qui produisent les formes de modulation typiques définies par les normes applicables, tandis que les générateurs de suivi fournissent un signal de sortie en CW : 1 kHz, AM à 80 %, 1 kHz, PM à 50 %, PM à 12,5 % à 217 Hz.

Notre logiciel EMCview contrôle la fréquence et la puissance de sortie du générateur de suivi pendant les tests. Selon le modèle, nos amplificateurs couvrent actuellement la plage de fréquences de 100 kHz à 1,5 GHz et la puissance de sortie disponible couvre la plage de 150 mW à 25 W.

Les amplificateurs modulés conviennent aux tests d'immunité rayonnée dans les cellules TEM et aux tests d'immunité conduite avec des CDN ou des sondes d'injection de courant en vrac.

AMPLIFICATEURS DE PUISSANCE RF MODULÉS

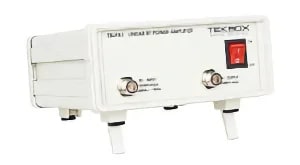

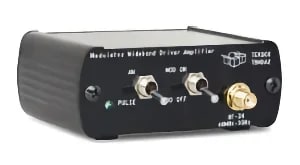

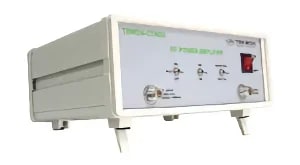

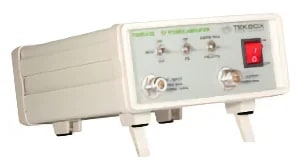

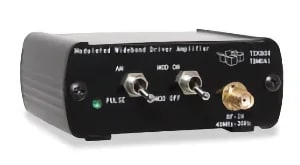

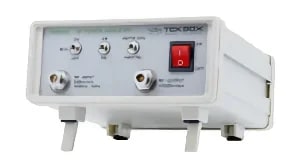

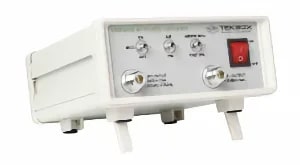

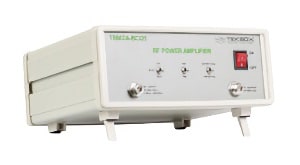

Modèle	TBMDA1	TBMDA2	TBMDA3B	TBMDA4B	TBMDA5	TBLPA1	TBMDA-CDN25	TBMDA-BCI25
Plage de fréquences	40MHz-3GHz	10MHz-1,5GHz	10MHz-1GHz	100kHz-75MHz	150kHz-1GHz	10MHz-1GHz	150kHz-250MHz	1MHz-400MHz
Puissance de sortie	150 mW	0,5 W	8 W	5 W	2,5 W	1 W	25 W	25 W
Modulateur	AM,1kHz,80%, PM,1kHz,50%, PM,217Hz,12.5%	AM,1kHz,80%, PM,1kHz,50%, PM,217Hz,12.5%	AM,1kHz,80%, PM,1kHz,50%, PM,217Hz,12.5%	AM,1kHz,80%, PM,1kHz,50%, PM,217Hz,12.5%	AM,1kHz,80%, PM,1kHz,50%, PM,217Hz,12.5%	-	AM,1kHz,80%, PM,1kHz,50%, PM,217Hz,12.5%	AM,1kHz,80%, PM,1kHz,50%, PM,217Hz,12.5%
Gain	22 dB	43 dB	42 dB	48 dB	38 dB	37 dB	47 dB	47 dB
Application	Tests d'immunité en cellules TEM	Tests d'immunité en cellules TEM	Tests d'immunité en cellules TEM	Tests d'immunité en cellules TEM	Tests d'immunité en cellules TEM ou avec des CDN selon la norme EN 61000-4-6	Usage général	Tests d'immunité avec des CDN ou des sondes BCI selon la norme EN 61000-4-6	Tests d'immunité avec des sondes BCI selon la norme EN 61000-4-6
Niveaux de contrainte max	TBTC0: 100 V/m TBTC1: 56 V/m TBTC2: 28 V/m TBTC3: 18V/m	TBTC0: 178 V/m TBTC1: 100 V/m TBTC2: 50 V/m TBTC3: 33 V/m	TBTC0: 711 V/m TBTC1: 398 V/m TBTC2: 199 V/m TBTC3: 132 V/m	TBTC0: 565 V/m TBTC1: 316 V/m TBTC2: 158 V/m TBTC3: 105 V/m	Niveau 1 Niveau 2 (fréq. limitée)	-	Niveau 1 Niveau 2 Niveau 3	Méthode de substitution: Niveau I (AM, CW) Niveau II (AM, CW) Niveau III (CW) Niveau IV (CW)
Alimentation	USB	USB	Secteur 100 - 240V AC	Secteur 100 - 240V AC	Secteur 100 - 240V AC	Secteur 100 - 240V AC	Secteur 100 - 240V AC	Secteur 100 - 240V AC

PRÉ-AMPLIFICATEURS RF À LARGE BANDE

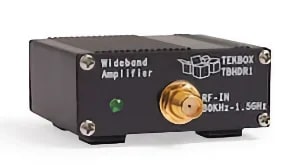

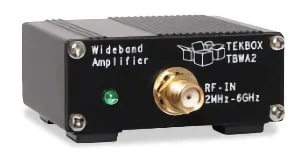

Modèle	TBWA2/20dB	TBWA2/40dB	TBHDR1
Plage de fréquences	1,5 MHz - 6 GHz	2,5 MHz - 6 GHz	30 kHz - 1,5 GHz
Gain typ.	20 dB	40 dB	20 dB
Puissance d'entrée max	+10 dBm	-10 dBm	+10 dBm
P1dB typ.	+18 dBm @ 2 GHz	+18 dBm @ 2 GHz	+18 dBm @ 100 MHz
IP3 de sortie	+33 dBm @ 2 GHz	+33 dBm @ 2 GHz	+ 38 dBm @ 100 MHz
Facteur de bruit	+5 dB	+5 dB	2.7 dB
Alimentation	+5V / 110mA, mini USB-B	+5V / 210mA, mini USB-B	+5V / 100mA, mini USB-B
Application	Préamplificateur polyvalent préamplificateur de sonde de champ proche	Préamplificateur polyvalent préamplificateur de sonde de champ proche	Préamplificateur polyvalent / à large plage dynamique

AMPLIFICATEUR DE PILOTE RF

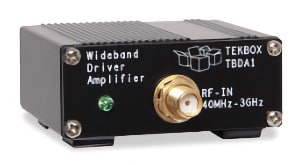

Modèle	TBDA1/14dB	TBDA1/28dB
Plage de fréquences	40 MHz - 3 GHz	40 MHz - 3 GHz
Gain typ.	14 dB	28 dB
Puissance d'entrée max	+20 dBm	+6 dBm
P1dB typ.	+22 dBm @ 1GHz	+22 dBm @ 1GHz
IP3 de sortie	+43 dBm @ 2GHz	+43 dBm @ 2GHz
Facteur de bruit	+4 dB	+4 dB
Alimentation	+5V / 115mA, mini USB-B	+5V / 225mA, mini USB-B
Application	Tests d'immunité dans les cellules TEM, pilotés par un générateur de signal RF modulé	Préamplificateur polyvalent préamplificateur de sonde de champ proche
