Cellules TEM

Une cellule TEM ou cellule électromagnétique transverse est un type de chambre de test utilisé pour effectuer des tests CEM ou IEM. Elle permet de créer des champs électromagnétiques dans un petit espace fermé ou de détecter des champs électromagnétiques rayonnés à l'intérieur de la chambre. Les cellules TEM sont idéales pour les tests préliminaires RF, car elles sont peu coûteuses, ont une bande passante plus large que la plupart des antennes de mesure et nécessitent moins de puissance pour créer des champs électromagnétiques forts par rapport à une configuration avec une antenne.

Entre les deux feuilles métalliques extérieures se trouve le septum, formant une ligne de transmission de 50 ohms pouvant être connectée à des câbles coaxiaux standard. L'intérieur de la cellule agit de manière similaire à un guide d'ondes et convertit les signaux électriques en champs électromagnétiques homogènes avec une distribution de mode transverse approximative, similaire à l'espace libre. Le champ électrique et magnétique à l'intérieur de la cellule dépend de la puissance RF appliquée et de la hauteur du septum et peut être calculé avec précision. La cellule sert à recevoir des émissions internes ou à émettre des émissions à l'intérieur de la chambre.

Lors de la mesure des tests d'émissions rayonnées, une extrémité de la cellule TEM est connectée à un analyseur de spectre. Une terminaison RF de 50 ohms est connectée à l'autre extrémité.

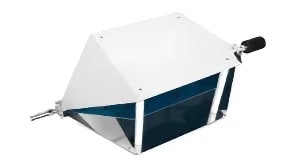

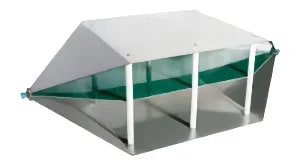

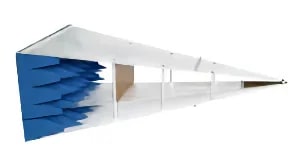

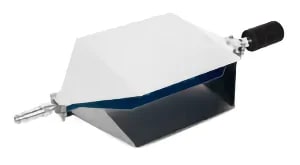

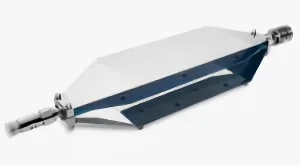

Modèle	TBTC0	TBTC1	TBTC2	TBTC3	TBGTC1 GTEM
Plage de fréquence pour les tests d'immunité	9 kHz - 3,15 GHz	9 kHz - 2,1 GHz	9 kHz - 1,2 GHz	9 kHz - 700 MHz	0,009 MHz - 6 GHz
Plage de fréquence pour les tests d'émissions rayonnées	9 kHz - 6 GHz	9 kHz - 6 GHz	9 kHz - 6 GHz	9 kHz - 6 GHz	0,009 MHz - 6 GHz
Puissance d'entrée maximale	100 W * Nécessite une terminaison de 100 W	500 W * Nécessite une terminaison de 500 W	500 W * Nécessite une terminaison de 500 W	500 W * Nécessite une terminaison de 500 W	600 W
Dimensions extérieures (LxlxH)	390 x 100 x 62 mm	390 x 200 x 108 mm	636 x 300 x 205 mm	1038 x 501 x 305 mm	1452 x 780 x 520 mm
Zone utilisable sous le septum	190 x 70 mm	190 x 130 mm	230 x 280 mm	360 x 480 mm	200 x 200 x 150 mm
Hauteur du septum	28 mm	50 mm	100 mm	150 mm	250 mm à l'emplacement de la carte EUT
Application	Tests de préconformité aux émissions rayonnées et d'immunité	Tests de préconformité aux émissions rayonnées et d'immunité	Tests de préconformité aux émissions rayonnées et d'immunité	Tests de préconformité aux émissions rayonnées et d'immunité	Tests de préconformité aux émissions rayonnées et d'immunité
Accessoires par défaut	Bloqueur DC, terminaison 10 W, câble RG223 N-mâle vers N-mâle de 75 cm	Bloqueur DC, terminaison 25 W, câble RG223 N-mâle vers N-mâle de 75 cm	Bloqueur DC, terminaison 25 W, câble RG223 N-mâle vers N-mâle de 75 cm	Bloqueur DC, terminaison 25 W, câble RG223 N-mâle vers N-mâle de 75 cm	Câble coaxial N-mâle vers N-mâle
