TekBox TBST200/100/100 Tente blindée 200x104x100cm
- Marque : TekBox Digital Solutions
- Code Produit : TBST200/100/100
- Disponibilité : 2 semaines après votre commande
-
5.000,00€
- Prix Hors Taxes

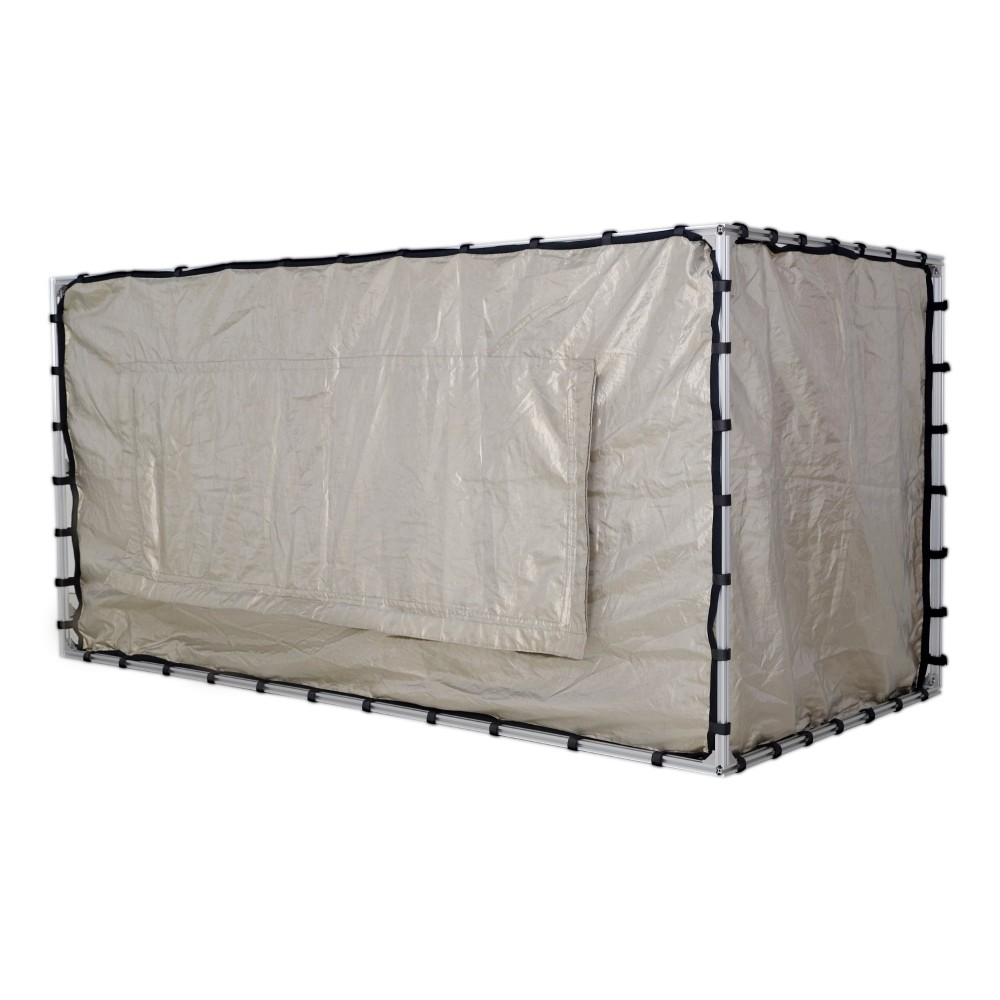

La tente blindée TekBox TBST-200/100/100 est conçue pour supprimer les interférences provenant du bruit ambiant lors de la réalisation de mesures de pré-conformité CEM. La TBST200/100/100 a une taille de 200 cm x 100 cm x 100 cm. La tente peut accueillir tout équipement de test de pré-conformité Tekbox tel que des LISN ou des cellules TEM.

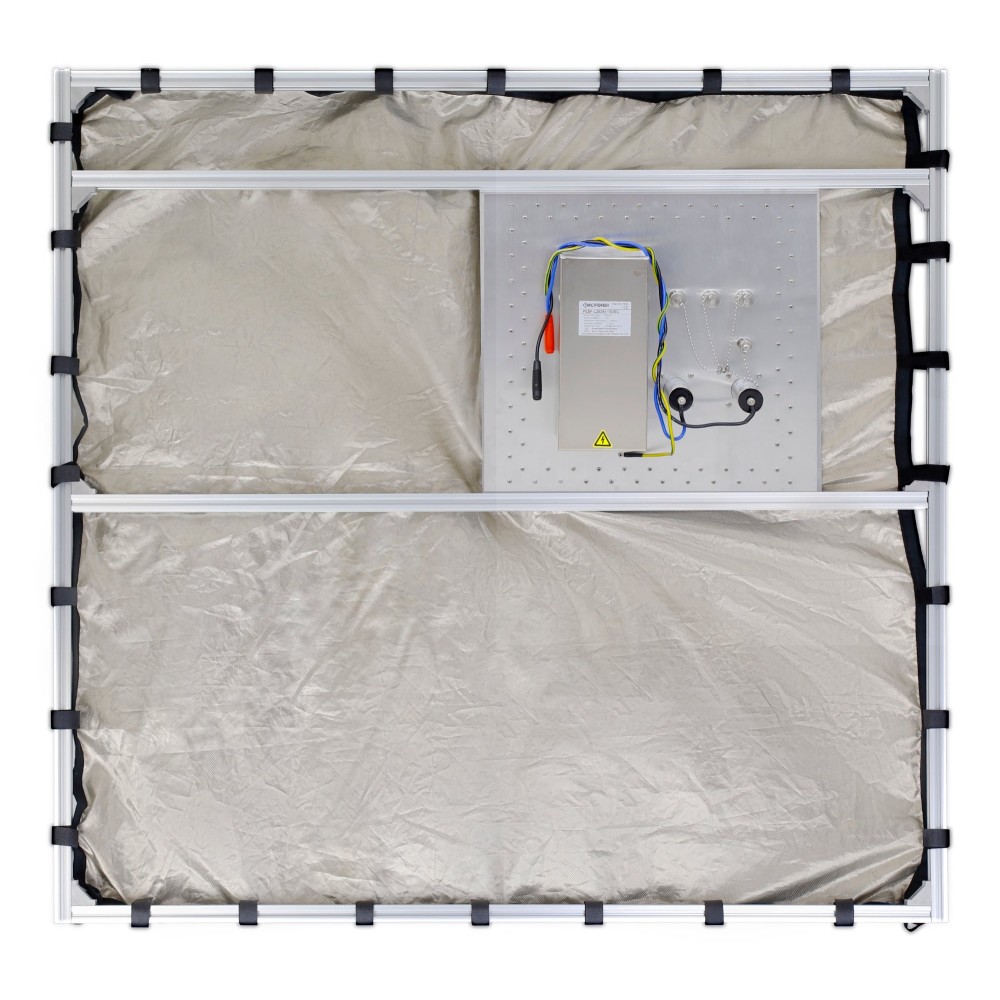

La tente blindée est composée de deux couches de tissus conducteurs. Elle est soutenue par des profils en aluminium rigides. Le panneau de filtre sur le côté fournit un filtre secteur AC 240V/10A, deux filtres AC/DC 240V/10A à usage général et quatre adaptateurs coaxiaux à traversée avec des capuchons vissés. L'ouverture d'accès est scellée avec du ruban Velcro conducteur.
Spécifications :
- Dimensions extérieures : 204 cm x 104 cm x 100 cm

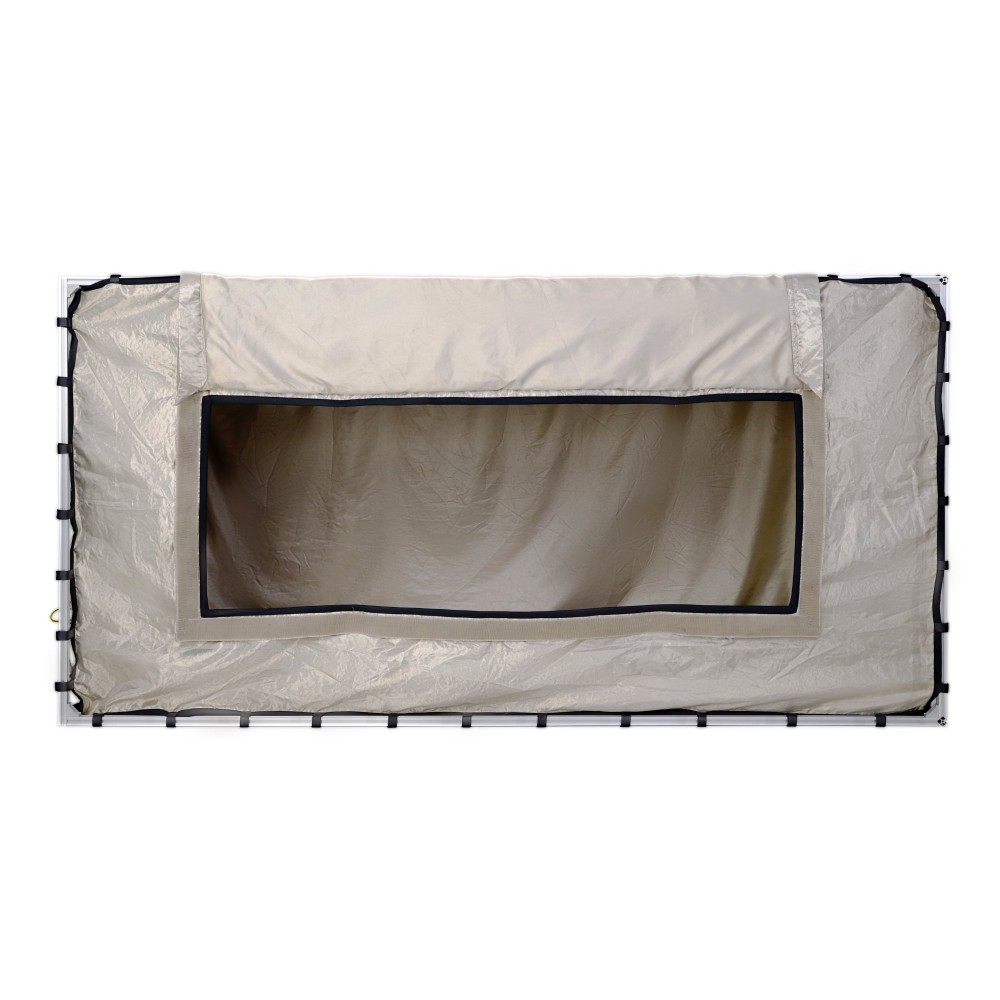

- Dimensions de l'ouverture : 130 cm x 46 cm
- Cadre : Profilés en aluminium extrudé de 20 mm x 20 mm
- Blindage : 2 couches de tissus conducteurs
- Suspension : Sangles en Velcro
- Panneau de filtre :
- 1 filtre AC 240V/10A ; Prise C19
- 2 filtres AC/DC 240V/10A, câbles attachés avec connecteurs Banane
- 3 connecteurs coaxiaux femelles N avec vis de fixation
- 1 connecteur coaxial femelle BNC avec vis de fixation
- Prise secteur interne : câble avec prise femelle Schuko détachable + câbles secteurs spécifiques au pays avec connecteur C13
- Atténuation : ~50 dB dans la plage de 10 MHz à 6 GHz, voir chapitre 3
- Poids : 17 kg + 3 kg (emballage)
TENTES BLINDÉS
| Modèle | TBST-86/49/45/2-B | TBST-86/49/45/1-B | TBST-120/60/60/2-B | TBST-200/100/100 |
| Dimensions extérieures | 86 x 48 x 48 cm | 86 x 48 x 48 cm | 124 x 64 x 60 cm | 204 x 104 x 100 cm |
| Dimensions d'ouverture | 40 x 22 cm | 40 x 22 cm | 85 x 35 cm | 130 cm × 46 cm |
| Cadre | Profilés en aluminium extrudé de 2020 | Profilés en aluminium extrudé de 2020 | Profilés en aluminium extrudé de 2020 | Profilés en aluminium extrudé de 2020 |
| Blindage | 2 couches de tissus conducteurs | 2 couches de tissus conducteurs | 2 couches de tissus conducteurs | 2 couches de tissus conducteurs |
| Joint | Bande Velcro conductrice | Bande Velcro conductrice | Bande Velcro conductrice | Bande Velcro conductrice |
| Suspension | Sangles Velcro | Sangles Velcro | Sangles Velcro | Sangles Velcro |
| Panneau de filtre | 1 x filtre secteur AC 240V/10A, prise IC 2 x filtres DC 240V/10A, câbles avec fiches bananes femelles 3 x connecteurs femelles N + 1 connecteur femelle BNC avec capuchons vissés |
2 x filtres CC 240V/10A ; câbles avec fiches bananes femelles 3 x connecteurs femelles N + 1 connecteur femelle BNC avec capuchons vissés |
1 x filtre secteur AC 240V/10A, prise IC 2 x filtres DC 240V/10A, câbles avec fiches bananes femelles 3 x connecteurs femelles N + 1 connecteur femelle BNC avec capuchons vissés |
1 x filtre secteur AC 240V/10A, prise IC 2 x filtres DC 240V/10A, câbles avec fiches bananes femelles 3 x connecteurs femelles N + 1 connecteur femelle BNC avec capuchons vissés |
| Prise secteur interne | Câble avec prise secteur détachable, type F (Schuko) | Câble avec prise secteur détachable, type F (Schuko) | Câble avec prise secteur détachable, type F (Schuko) | Câble avec prise secteur détachable, type F (Schuko) |
| Atténuation | Jusqu'à 50 dB dans la plage de 10 MHz à 6 GHz | Jusqu'à 50 dB dans la plage de 10 MHz à 6 GHz | Jusqu'à 50 dB dans la plage de 10 MHz à 6 GHz | Jusqu'à 50 dB dans la plage de 10 MHz à 6 GHz |
| TEM-cells adaptées | TBTC0, ТВТС1, ТВТС2 | TBTC0, ТВТС1, ТВТС2 | TBTC0, ТВТС1, ТВТС2, TBTC3 | TBTC0, ТВТС1, ТВТС2, TBTC3 |
