TekBox TBPS01-TBWA2/40dB Ensemble de sondes à champ proche EMC + amplificateur large bande de 40dB dans une boîte en bois

Les sondes de champ proche sont sans aucun doute l'outil le plus efficace pour le débogage des problèmes de CEM. Les sondes de champ proche sont utilisées pour localiser la source des émissions RF ainsi que les circuits sensibles aux RF. Les sondes de champ proche devraient figurer en tête de liste lorsqu'il s'agit de sélectionner l'équipement de test de pré-conformité CEM.

Les sondes sont généralement connectées à un analyseur de spectre et fonctionnent de manière similaire aux antennes à large bande. En balayant la sonde sur la surface d'un assemblage de PCB, une ouverture de boîtier ou des lacunes, des câbles et tout autre composant d'un produit, les zones émettant des rayonnements électromagnétiques sont rapidement identifiées. La source des émissions peut être encore plus précisément localisée en passant à une sonde plus petite.

Des tests d'immunité RF peuvent également être effectués en injectant un signal RF dans la sonde et en le rayonnant dans les sections de circuit potentiellement vulnérables : De plus, via une surveillance sans contact des niveaux de signal RF, les sondes peuvent être utilisées dans les domaines de la réparation ou du débogage pour tracer les défauts dans les chaînes de signal RF. La mesure non invasive des blocs de construction RF tels que les modulateurs ou les oscillateurs est une autre application. Un préamplificateur à faible bruit peut être utilisé pour mesurer la fréquence, le bruit de phase et les composantes spectrales.

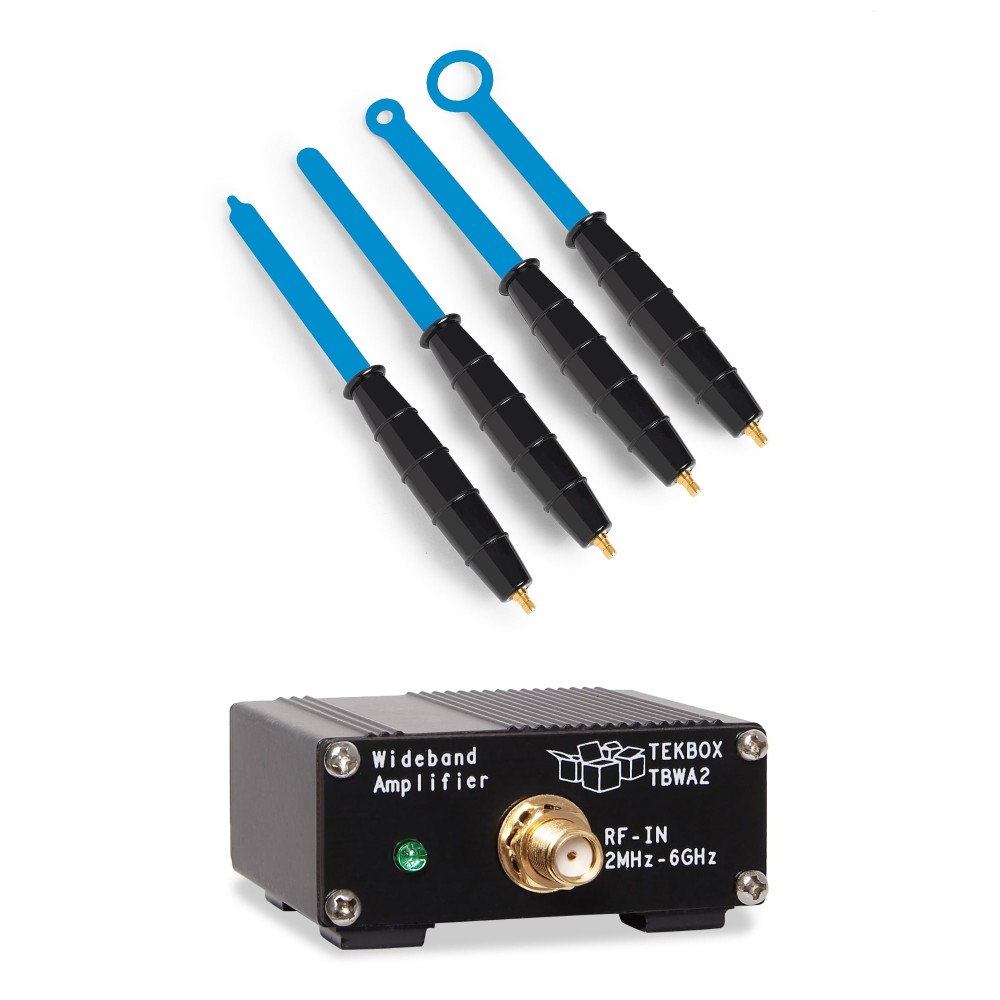

L'ensemble TBPS01 comprend les sondes de champ magnétique H20, H10 et H5, ainsi qu'une sonde de champ électrique E5 et un câble coaxial et un adaptateur pour une utilisation avec des analyseurs de spectre avec des connecteurs N ou SMA. Les ensembles TBPS01-TBWA/20dB et TBPS01-TBWA2/40dB incluent des préamplificateurs à large bande de 6 GHz.

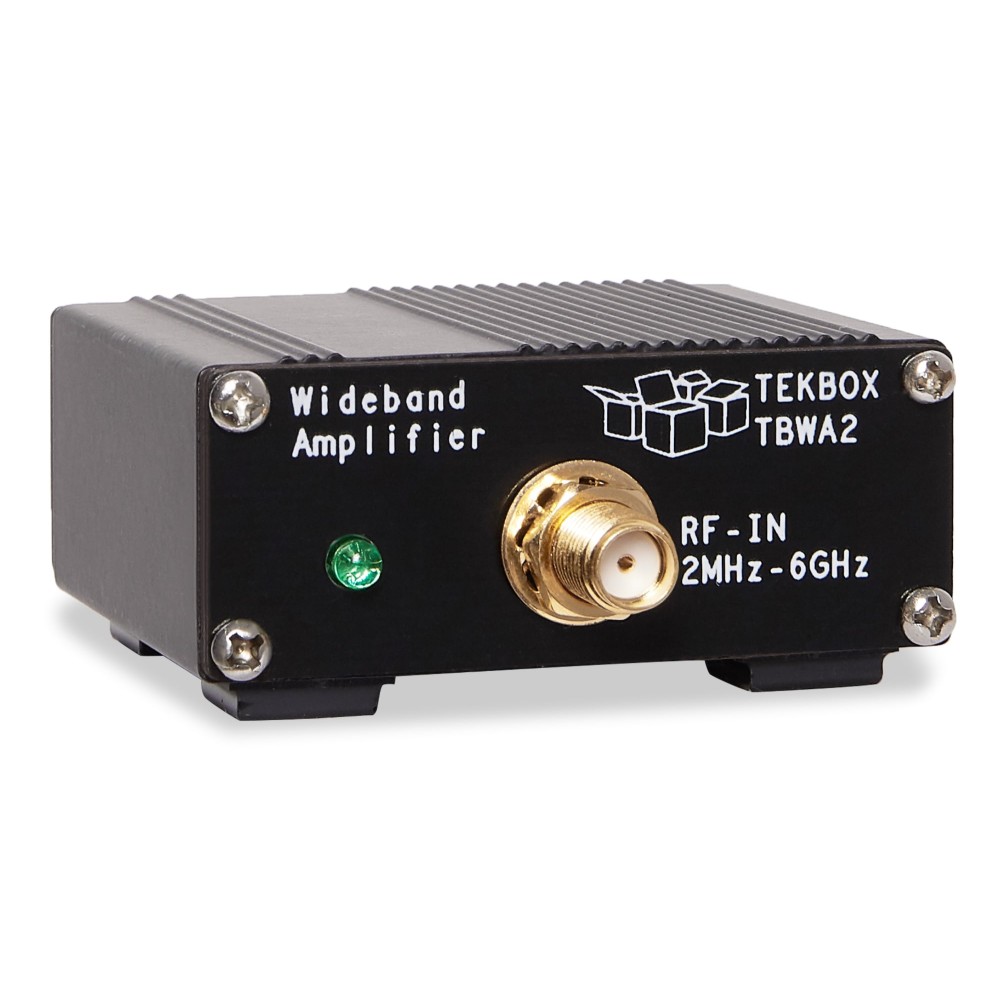

Les amplificateurs à large bande TBWA2/20dB et TBWA2/40dB sont connectés entre la sonde et l'analyseur de spectre pour augmenter la plage dynamique des mesures, en particulier aux basses fréquences.

SONDES DE CHAMP PROCHE
