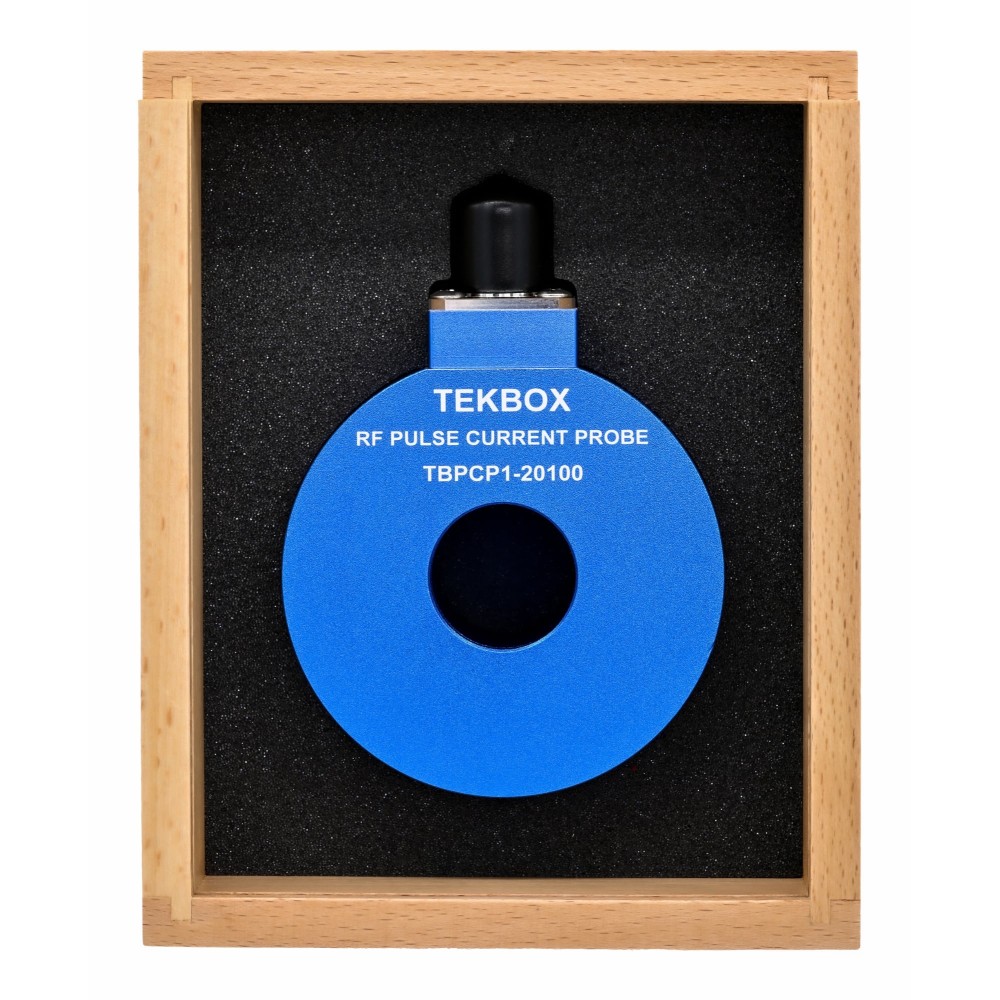

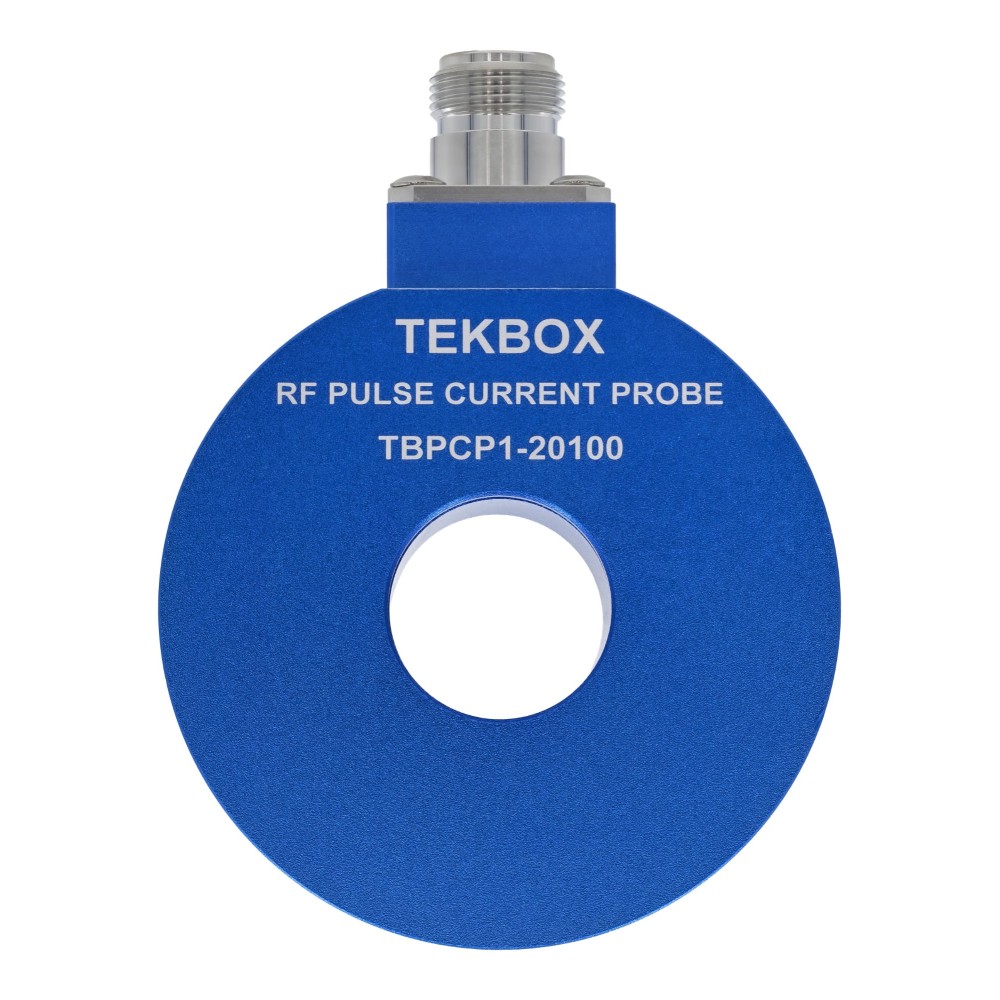

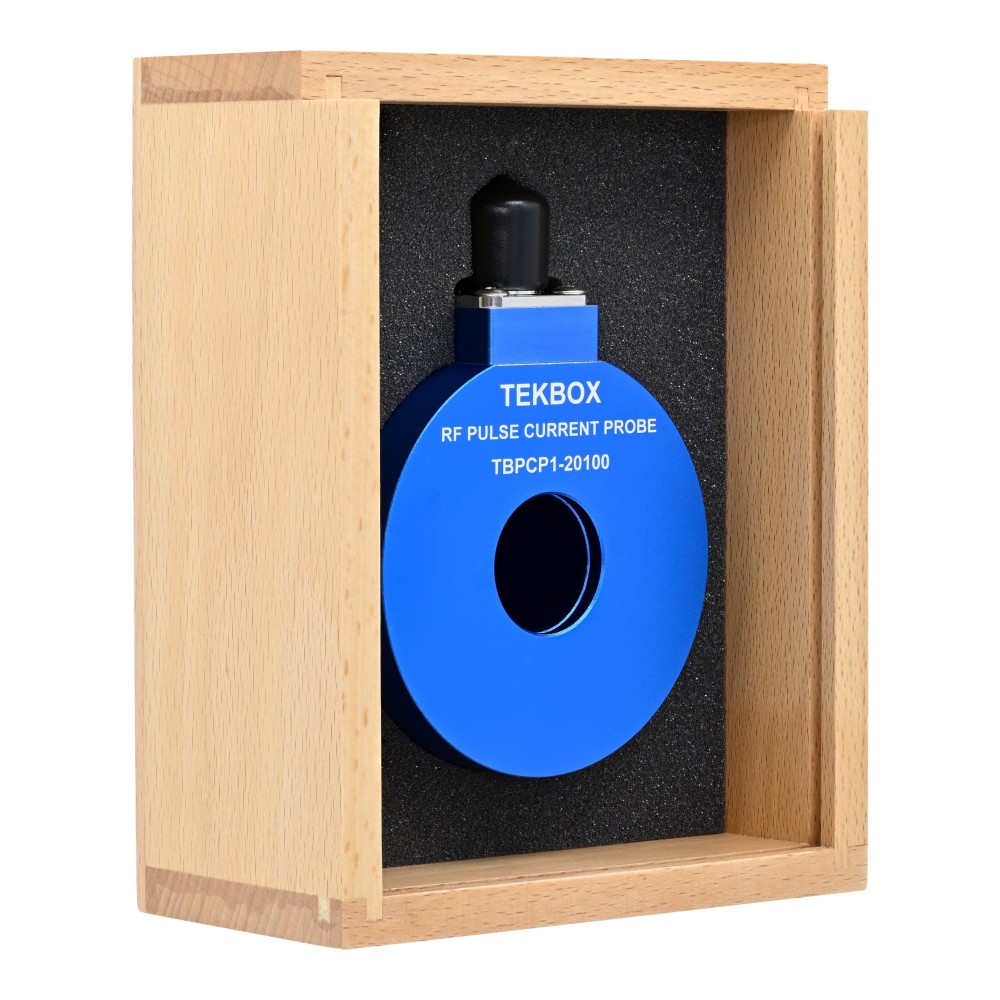

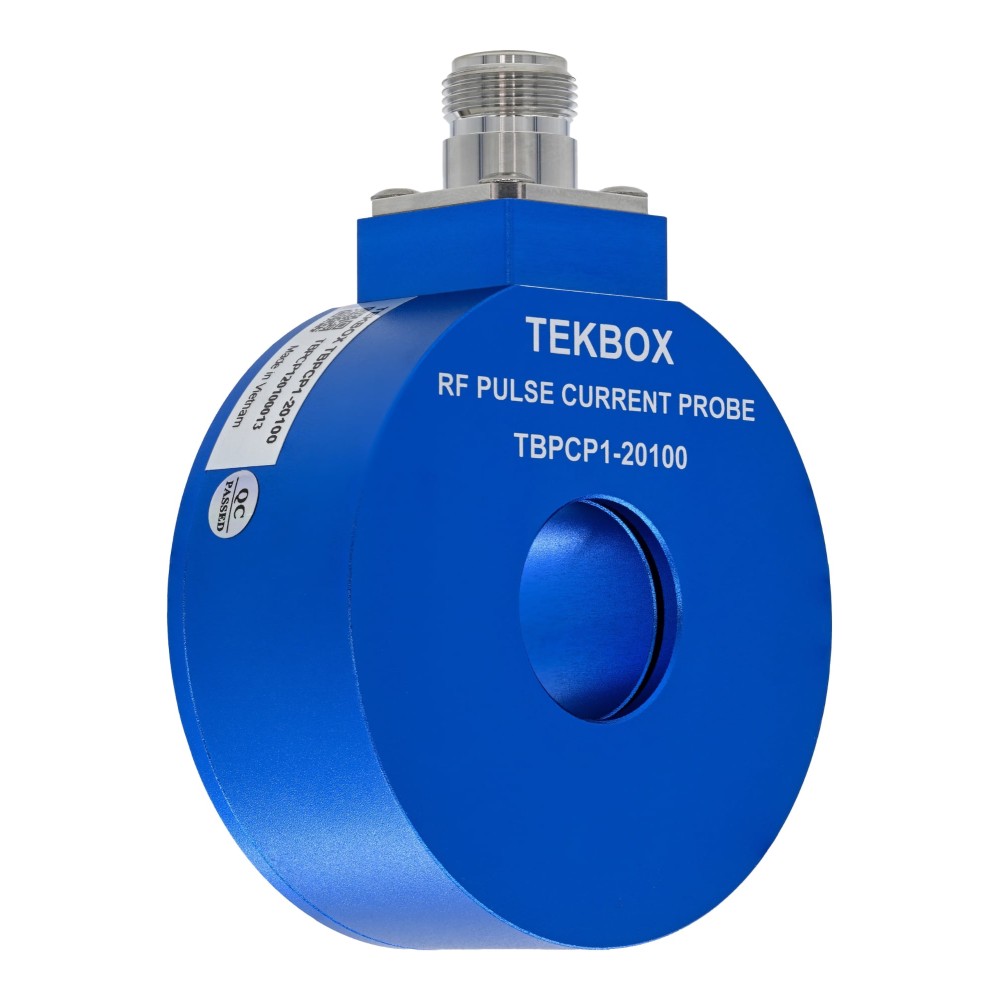

TekBox TBPCP1-20100 Sonde de surveillance de courant à impulsion RF 100MHz

TekBox TBPCP1-20100 est une sonde de surveillance de courant à impulsion RF, élargissant la gamme de produits Tekbox d'équipements de test abordables.

La sonde présente une réponse très plate de 20 Hz à 100 MHz et est caractérisée sur la plage de fréquence de 1 Hz à 200 MHz. Le TBPCP1-20100 est généralement utilisé pour des applications de surveillance de courant d'impulsion ou RF dans le domaine temporel, contrairement aux sondes de surveillance de courant RF conçues pour les applications EMC, qui sont généralement utilisées pour des mesures dans le domaine fréquentiel.

L'ouverture de la sonde de surveillance de courant RF est de 25 mm. Son impédance de transfert est de -20 dB Ohm avec une bande passante typique à -3 dB de 20 Hz à 100 MHz.

Spécifications :

• Plage de fréquence caractérisée : 1 Hz à 200 MHz
• Bande passante à -3 dB : 20 Hz à 100 MHz (mesurée dans une boucle de 50 + 50 Ohm)
• Impédance de transfert dans une charge de 50 Ohm : -20 dB Ohm ; 0,1 V/A
• Impédance de transfert dans une haute impédance : 0,2 V/A
• Impédance du port de la sonde : 50 Ohm
• Taux d'affaissement : < 10 % / ms
• Temps de montée : < 5 ns
• Courant AC RMS max. continu par rapport aux spécifications de dissipation de résistance interne : 300 A
• Courant d'impulsion unique max. par rapport aux spécifications de courant d'impulsion de résistance interne : 900A @ largeur d'impulsion de 100 ms ; 3000A @ largeur d'impulsion de 1 ms
• Produit de temps de courant max. : 0,04 secondes ampère
• Courant AC RMS max., linéaire : 22A
• Température maximale du noyau : 80 °C
• Diamètre de l'ouverture : 25 mm
• Diamètre extérieur : 76 mm
• Hauteur : 31 mm
• Poids : 320 g
• Type de connecteur : femelle N
