TekBox TBMA4 Antenne à double cornet à rainure 1GHz-8GHz

La norme CISPR 16 divise la plage de fréquences en plusieurs bandes et définit des antennes spécifiques pour chacune de ces bandes. Pour la plage de fréquences au-dessus de 1 GHz, la norme CISPR 16 spécifie l'utilisation d'antennes cornets à large bande pour les mesures de bruit rayonné.

Les antennes cornets à large bande standard pour les applications CEM sont assez coûteuses et couvrent une plage de fréquences bien plus large que celle disponible sur les analyseurs de spectre de préconformité CEM à faible coût typiques. Afin de fournir une antenne optimisée pour les applications de test de préconformité CEM au-dessus de 1 GHz, Tekbox a conçu l'antenne de mesure à double cornet TBMA4. Avec son prix modéré, c'est un produit abordable pour les tests de préconformité CEM au bruit rayonné et pour générer des intensités de champ définies.

Le TBMA4 est caractérisé de 1 GHz à 8 GHz et présente un diagramme de rayonnement typique des antennes à double cornet.

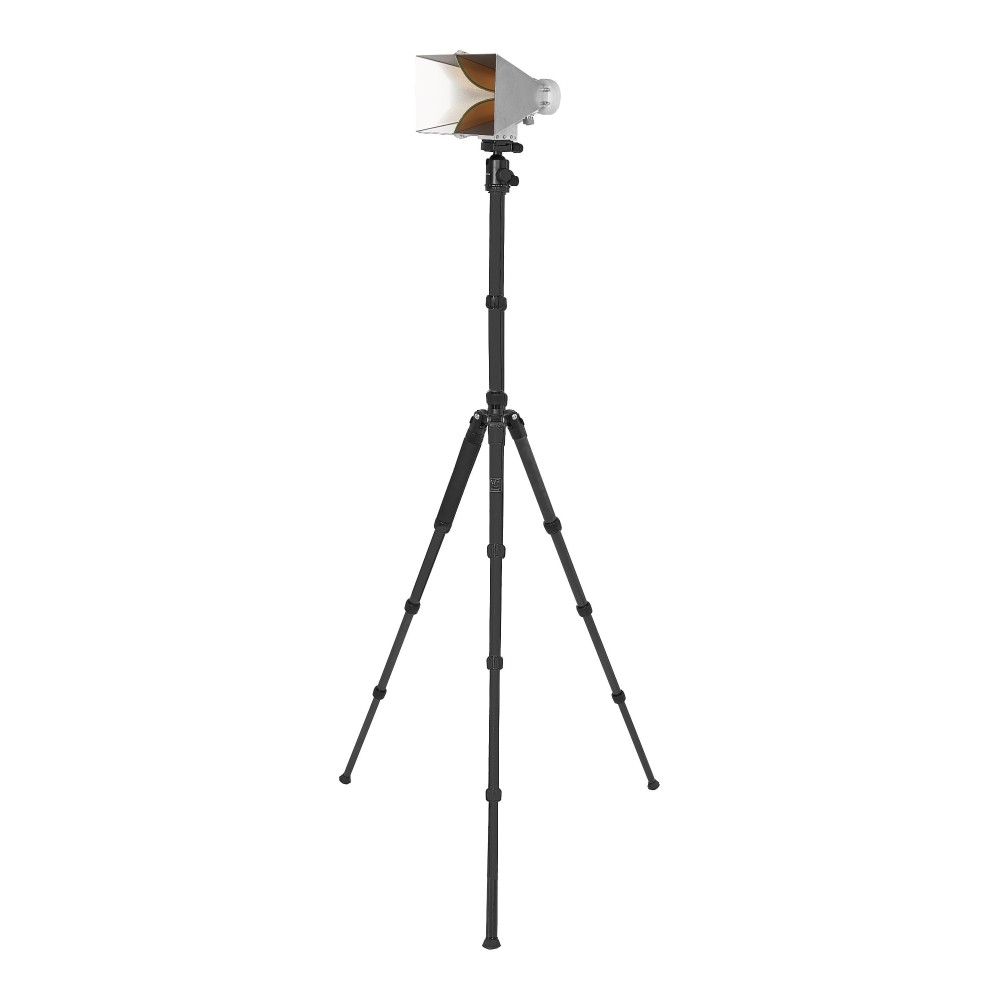

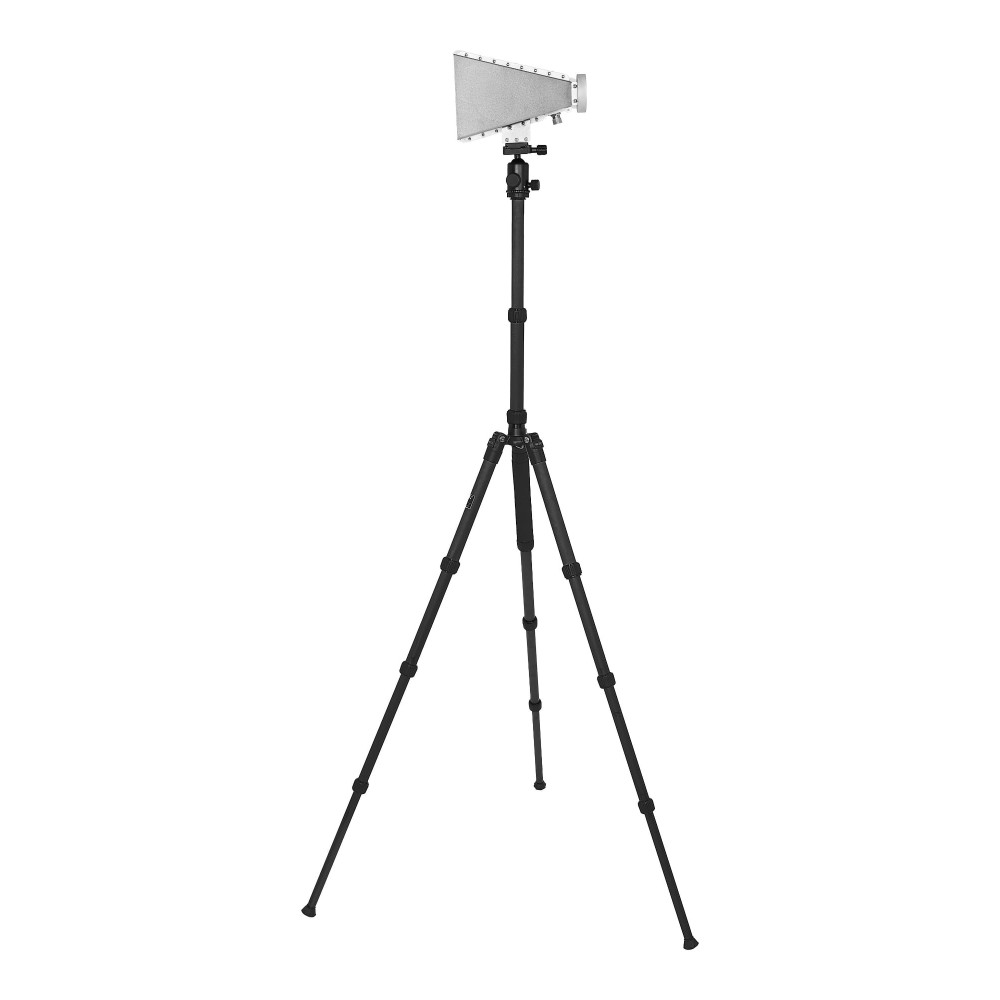

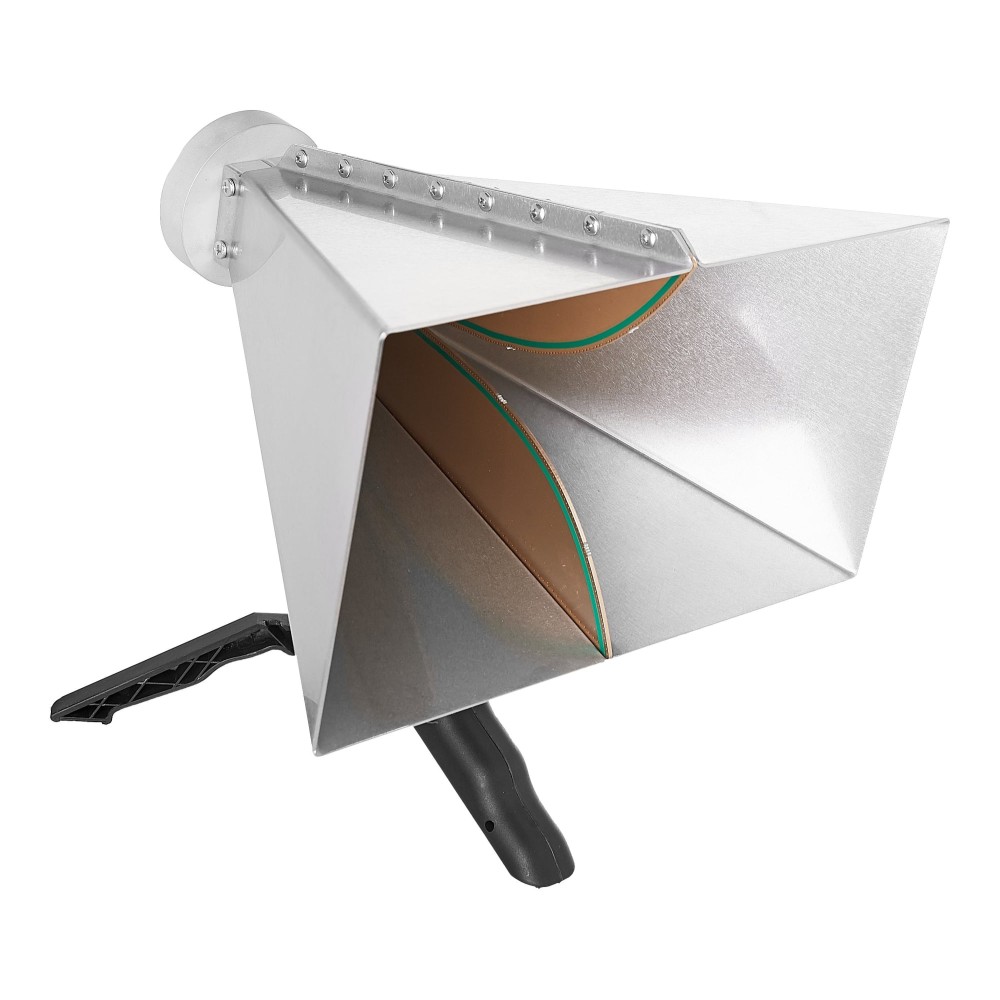

Le TBMA4 est une petite antenne à double cornet, avec son élément rayonnant fabriqué à partir d'un substrat de PCB plaqué sur les bords. Le boîtier est en acier inoxydable. Il est équipé d'un connecteur N femelle standard et est livré avec un trépied à "poignée de pistolet". Un filetage standard de 1/4" sur le bas de l'antenne permet de la connecter facilement à la plupart des trépieds standard.

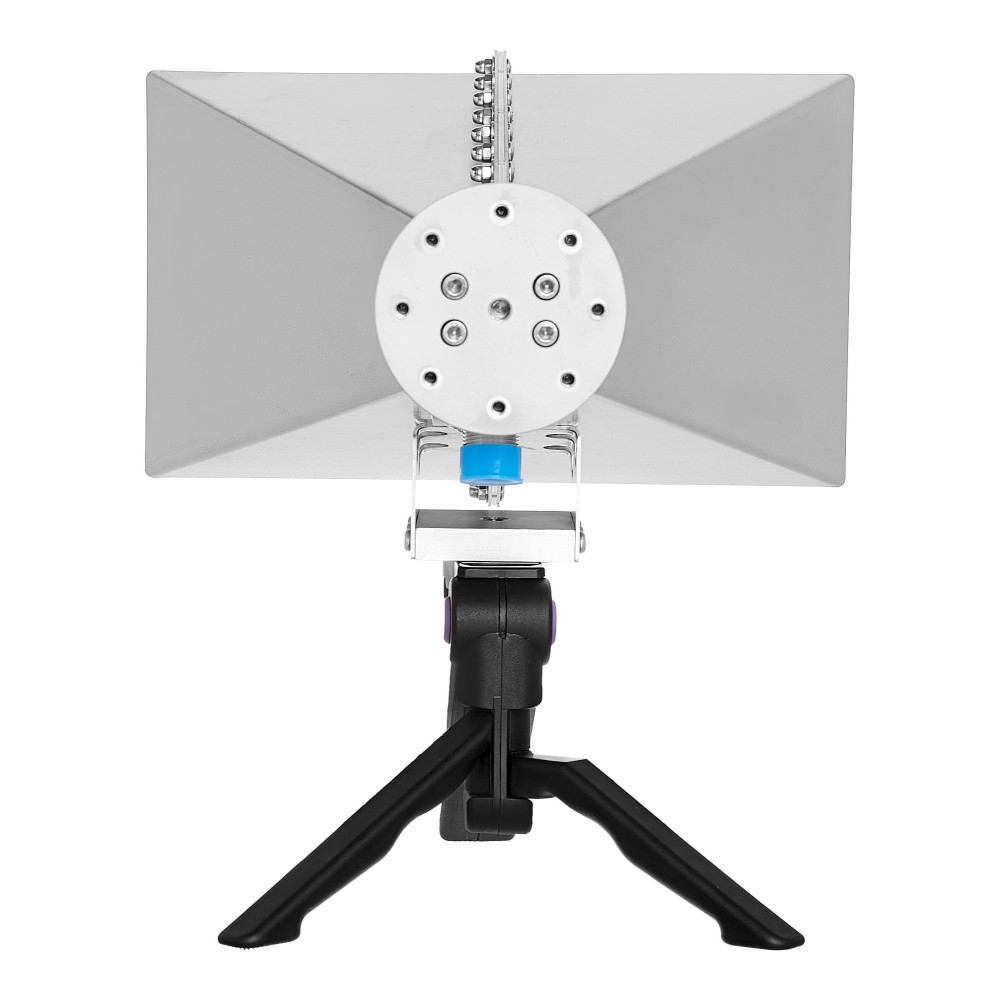

De plus, l'antenne est équipée d'une plaque de montage indexée à l'arrière. La plaque de montage comporte un trou fileté de 6 mm en son centre et des trous filetés de 4 mm positionnés radialement par étapes de 45°, typiques pour la plupart des antennes cornets.

Spécifications :

• Type : double cornet à rainure
• Plage de fréquences : 1 GHz - 8 GHz
• Impédance nominale : 50 Ω
• Connecteur : femelle de type N
• Puissance RF continue maximale : 100 W
• Gain isotrope : 6 ... 14 dBi
• Facteur d'antenne : 24 ... 43 dB/m
• Rapport avant/arrière : en moyenne 20 dB
• Taux d'ondes stationnaires (VSWR) : < 3:1 sur toute la plage de fréquences ; < 2:1 en moyenne
• Largeur : 241 mm (9.49")
• Hauteur : 153 mm (6.03")
• Profondeur : 214 mm (8.44")
• Poids : 1.4 kg (3.08 livres)
• Taille du filetage de l'adaptateur de trépied : 1/4"
• Bride de montage arrière indexée
