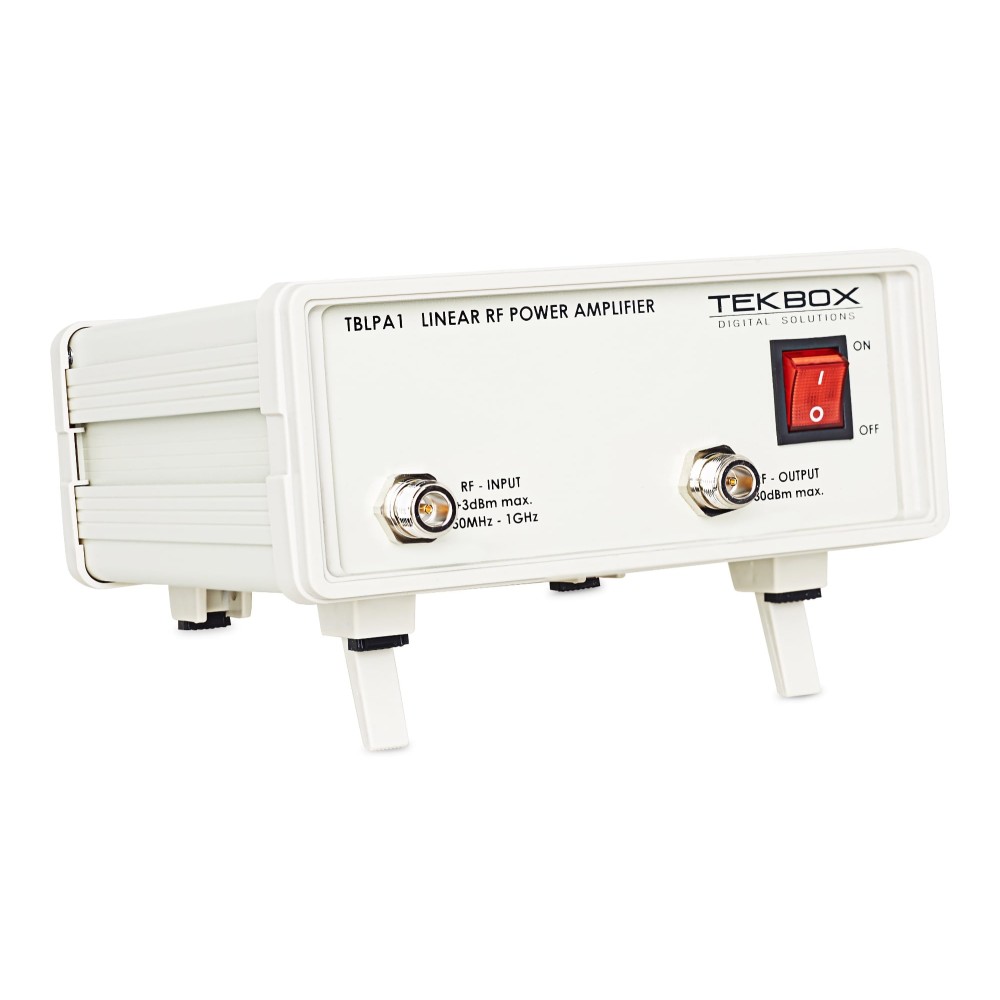

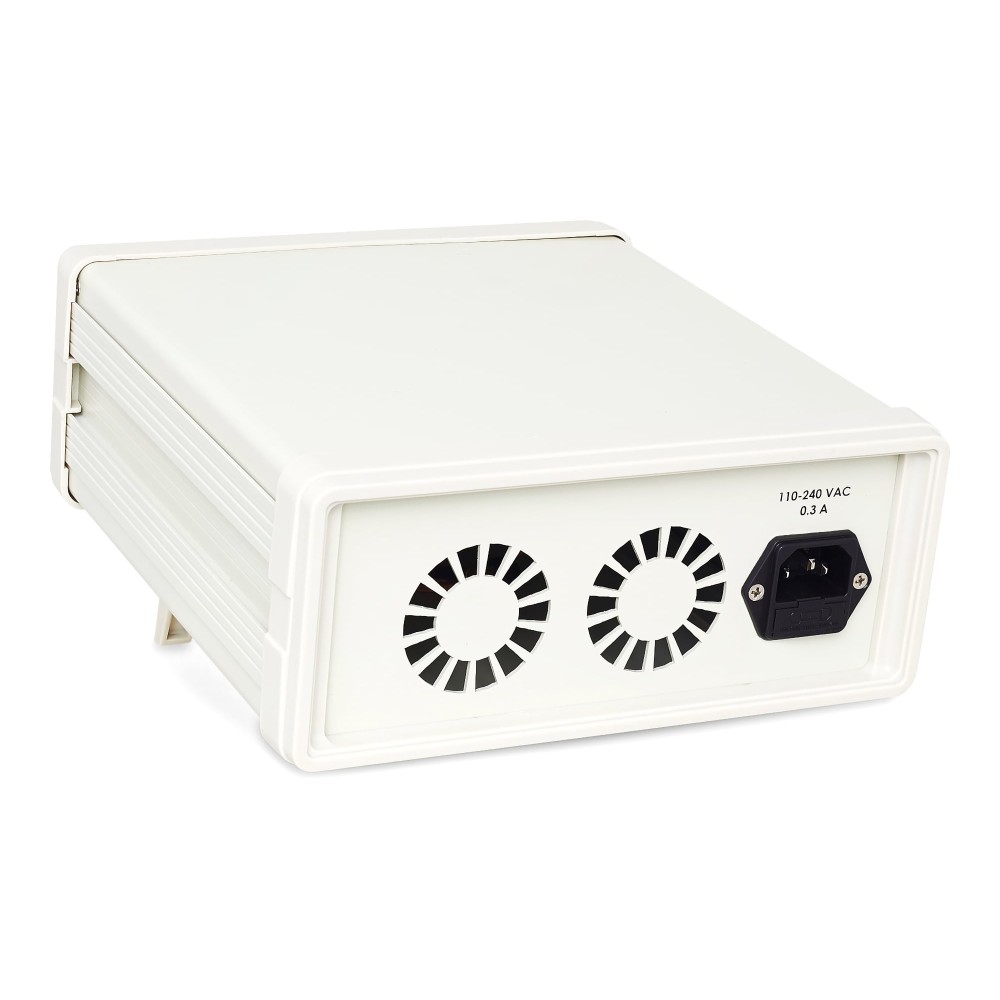

TekBox TBLPA1 Amplificateur de puissance RF large bande linéaire 1W, 10MHz-1GHz

TekBox TBLPA1 de TekBox est un amplificateur de puissance linéaire à large bande destiné aux applications de test et de mesure. Il a une capacité de puissance de sortie allant jusqu'à 1W et peut être utilisé dans la plage de fréquences de 10 MHz à 1 GHz et même au-delà avec une capacité de puissance de sortie réduite.

Application :

• Amplificateur de puissance polyvalent

Spécifications :

• Entrée / Sortie : 50 Ohms, N femelle
• Plage de tension d'alimentation : 110 V...240 V
• Consommation électrique : 18 W
• Plage de température de fonctionnement : -20°C à 60°C
• Plage de fréquences : 50 MHz - 1 GHz, (5 MHz - 1.3 GHz avec une capacité de puissance de sortie réduite)
• Gain : 32 dB typ., voir tableau 1 pour les détails
• Point de compression de sortie à 1 dB @ 10 MHz : +30.2 dBm typ.
• Point de compression de sortie à 1 dB @ 100 MHz : +31.4 dBm typ.
• Point de compression de sortie à 1 dB @ 500 MHz : +31.2 dBm typ.
• Point de compression de sortie à 1 dB @ 1 GHz : +28.2 dBm typ.
• 2e harmonique, 50 MHz, Pout=30 dBm : < - 50 dBc typ.
• 2e harmonique, 200 MHz, Pout=30 dBm : < - 45 dBc typ.
• 3e harmonique, 50 MHz, Pout=30 dBm : < - 30 dBc typ.
• 3e harmonique, 200 MHz, Pout=30 dBm : < - 35 dBc typ.

Distorsion harmonique totale :

• 0.5 % @200 MHz, Pout=27 dBm typ.
• 0.7 % @200 MHz, Pout=28 dBm typ.
• 0.8 % @200 MHz, Pout=29 dBm typ.
• 1.5 % @200 MHz, Pout=30 dBm typ.

Point d'interception du troisième ordre :

• +50 dBm, @200 MHz, ∆ f = 200 kHz typ.

Perte de retour d'entrée :

• 50 MHz : 14 dB typ.
• 800 MHz : 5 dB typ.

VSWR de sortie :

• 50 MHz : 1.4:1
• 800 MHz : 1.4:1

Caractéristiques maximales :

• Puissance d'entrée maximale : +3 dBm
• La sortie du TBLPA1 tolère assez bien le déséquilibre de sortie, cependant, une charge ouverte ou court-circuitée n'est pas recommandée, cela peut potentiellement causer des dommages.
