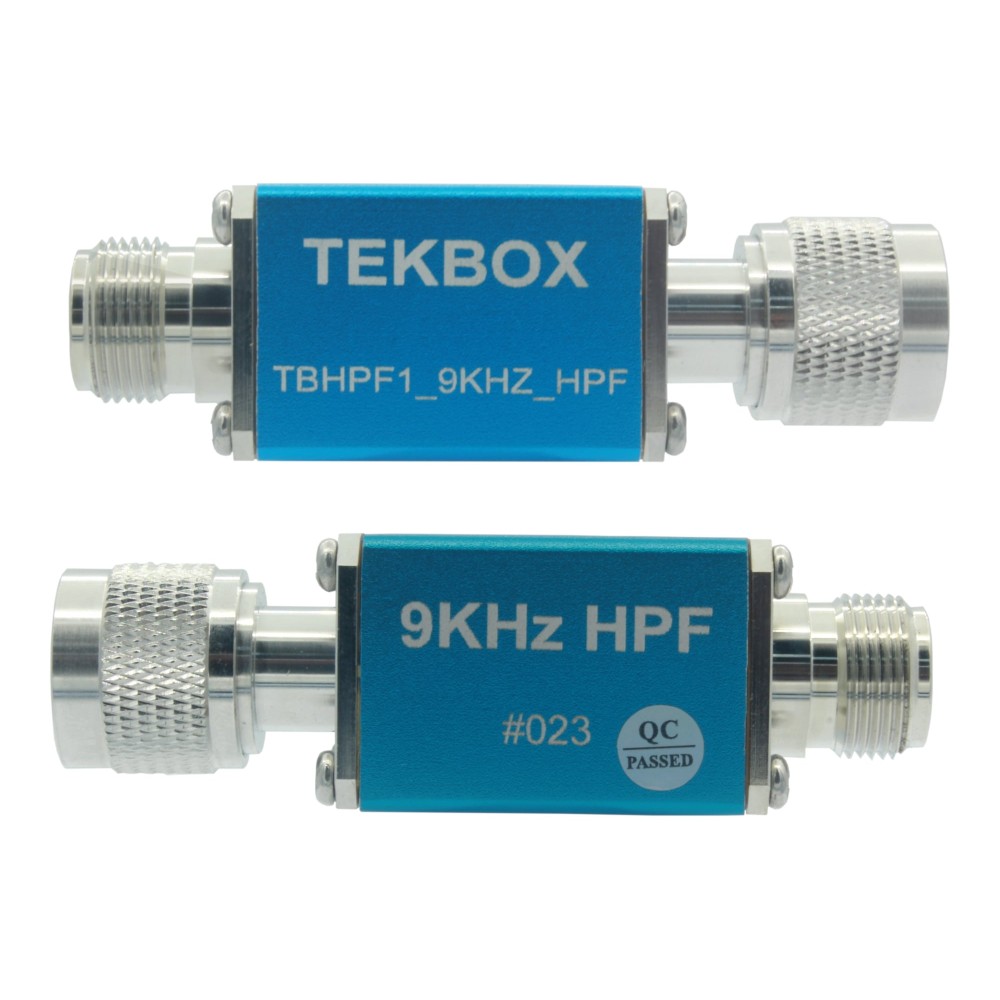

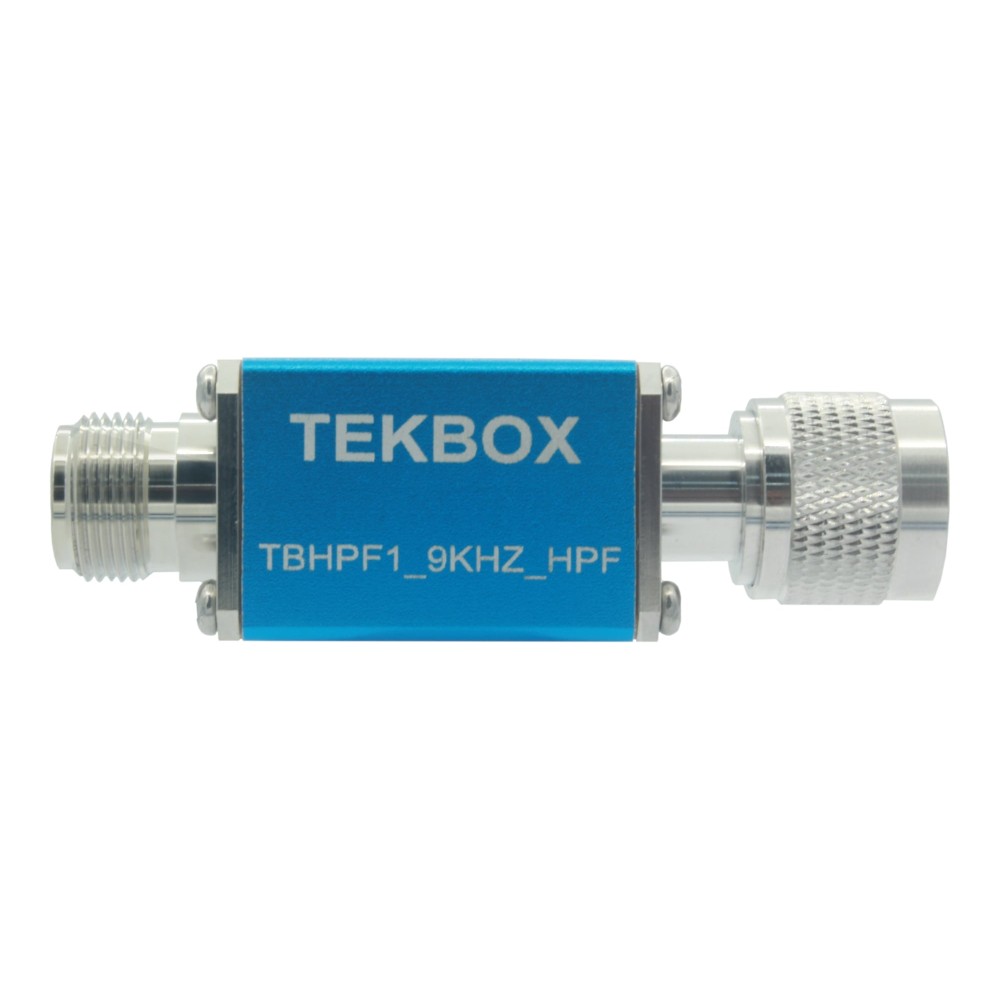

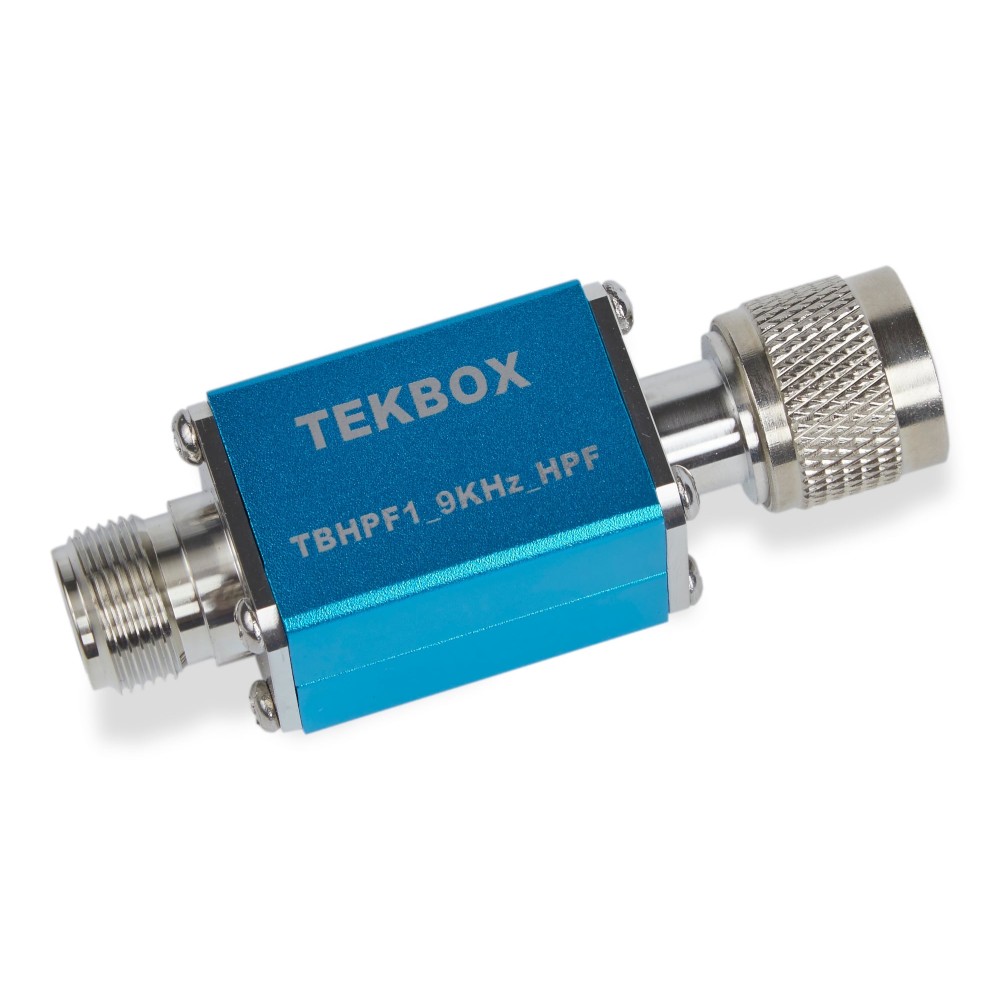

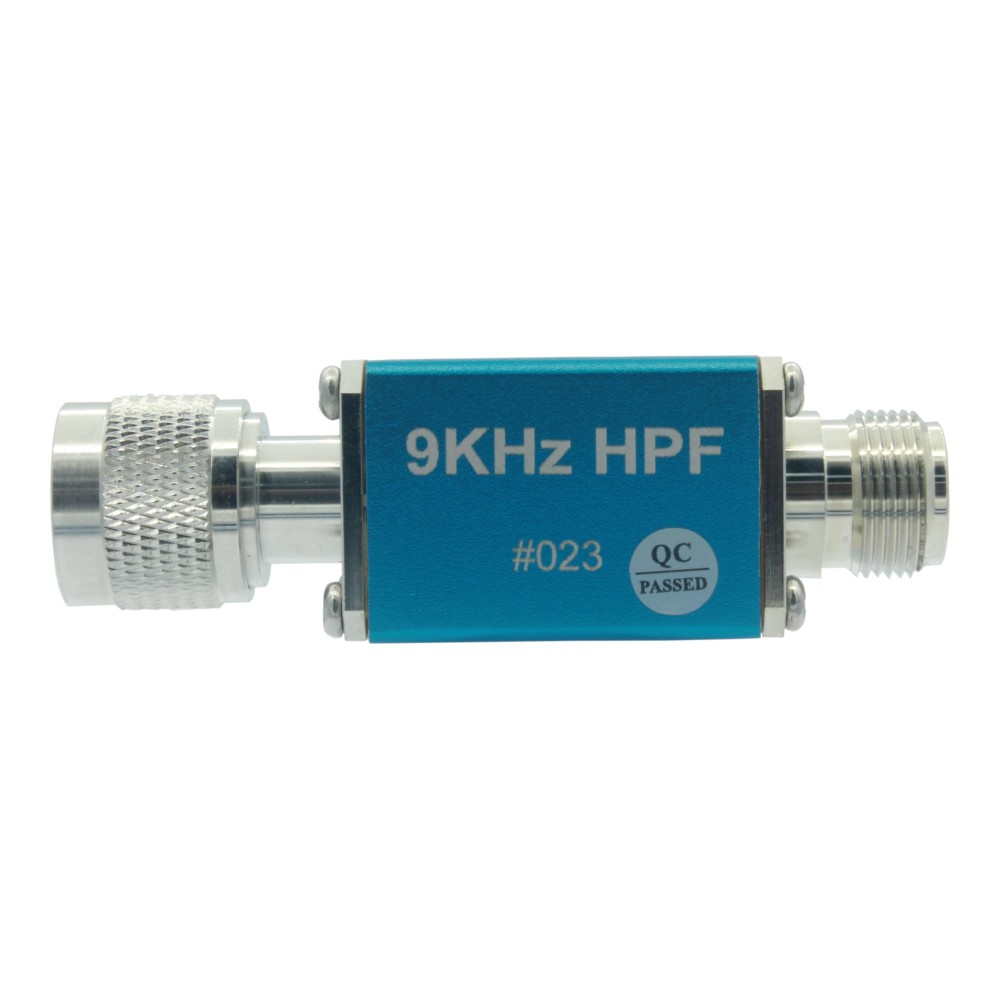

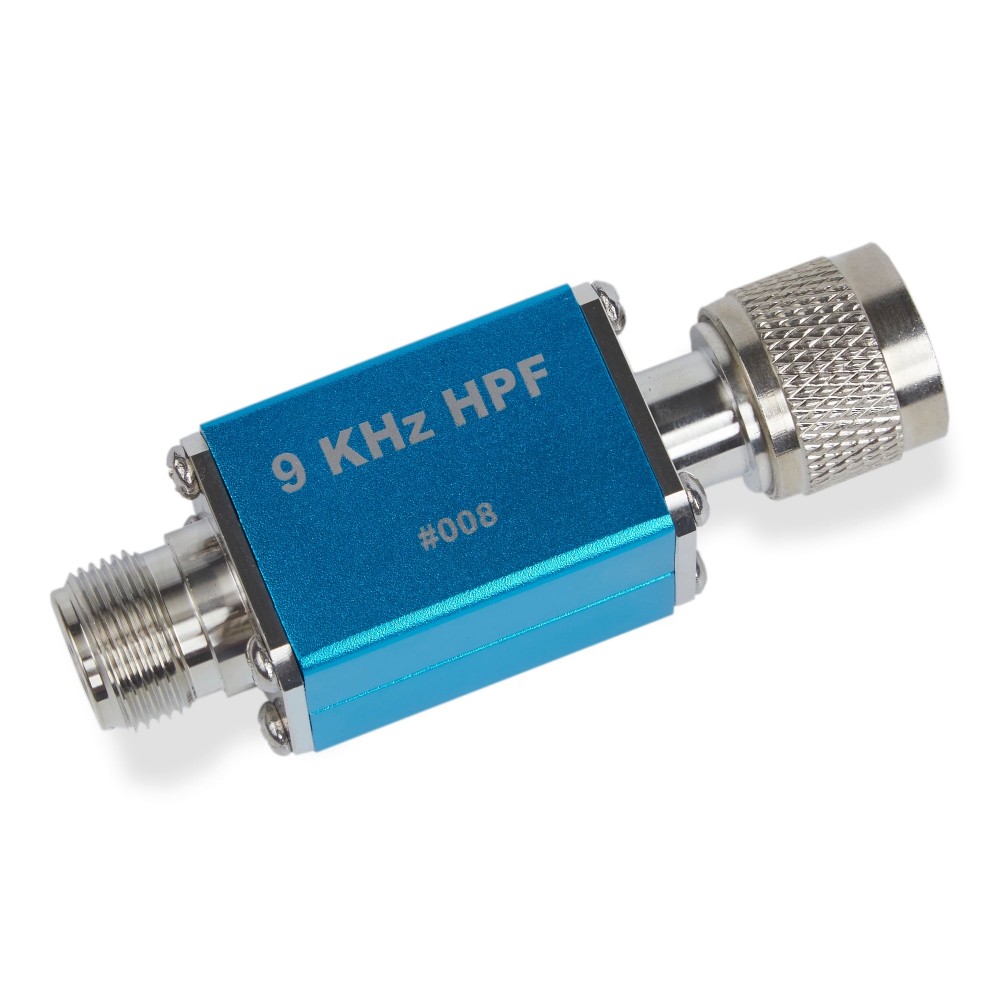

TekBox TBHPF1-9kHz Filtre passe-haut 9kHz
- Marque : TekBox Digital Solutions
- Code Produit : TBHPF1-9kHz
- Disponibilité : 4 semaines après votre commande
-
99,00€
- Prix Hors Taxes
TekBox TBHPF1-9kHz est un filtre passe-haut de 9 kHz conçu pour protéger les entrées RF du spectre analyser ou du récepteur EMI contre les sous-harmoniques de forte amplitude et la tension résiduelle de 50 Hz dans les configurations de mesure d'émission conduite.
Spécifications :
- Filtre passe-haut, réfléchissant, 50 Ohm
- Largeur de bande à -3 dB : 9 kHz - 3 GHz
- Tension d'entrée maximale : 100V ; 250V pendant < 5 sec.
- Courant d'entrée maximal autorisé à des fréquences < 9 kHz et sortie ouverte : 160 mA
- Puissance d'entrée maximale à des fréquences de 20 kHz à 1 GHz : 10W
- Amortissement résistif pour empêcher les impulsions avec un temps de montée élevé de provoquer un rebond excessif
- Connecteurs : N-mâle / N-femelle
- Dimensions : 26 x 26 x 82 mm
- Poids : environ 100g
FILTRES PASSE-HAUT
| Modèle | TBHPF1-9kHz | TBHPF1-150kHz |
| Bande passante de 3 dB | 9 kHz - 3 GHz | 150 kHz - 3 GHz |
| Atténuation | > 75 dB @ 50 Hz < 0.7 dB from 25 kHz - 1GHz |
> 75 dB @ 50 Hz < 0.4 dB from 300 kHz - 1GHz |
| Tension d'entrée maximale | 100V; 250V < 5 sec | 100V; 250V < 5 sec |
| Connecteurs | N-mâle / N-femelle | N-mâle / N-femelle |
