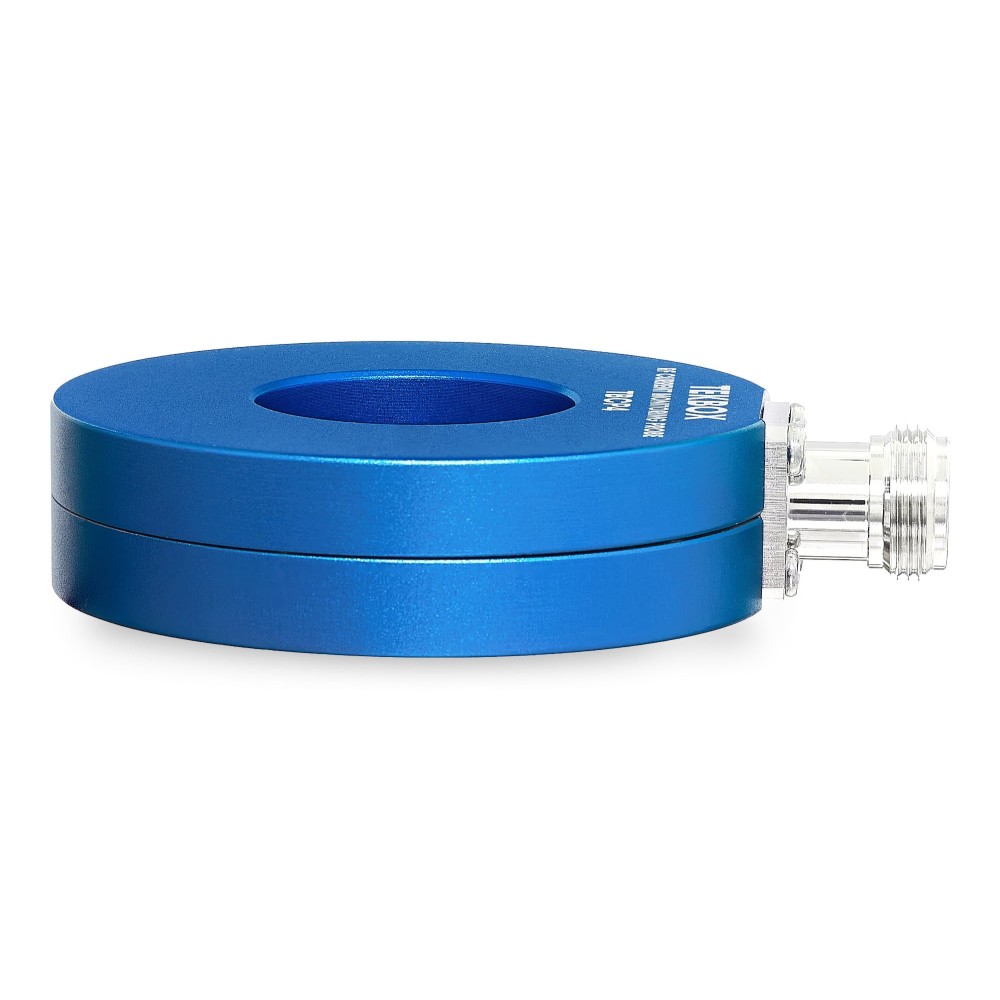

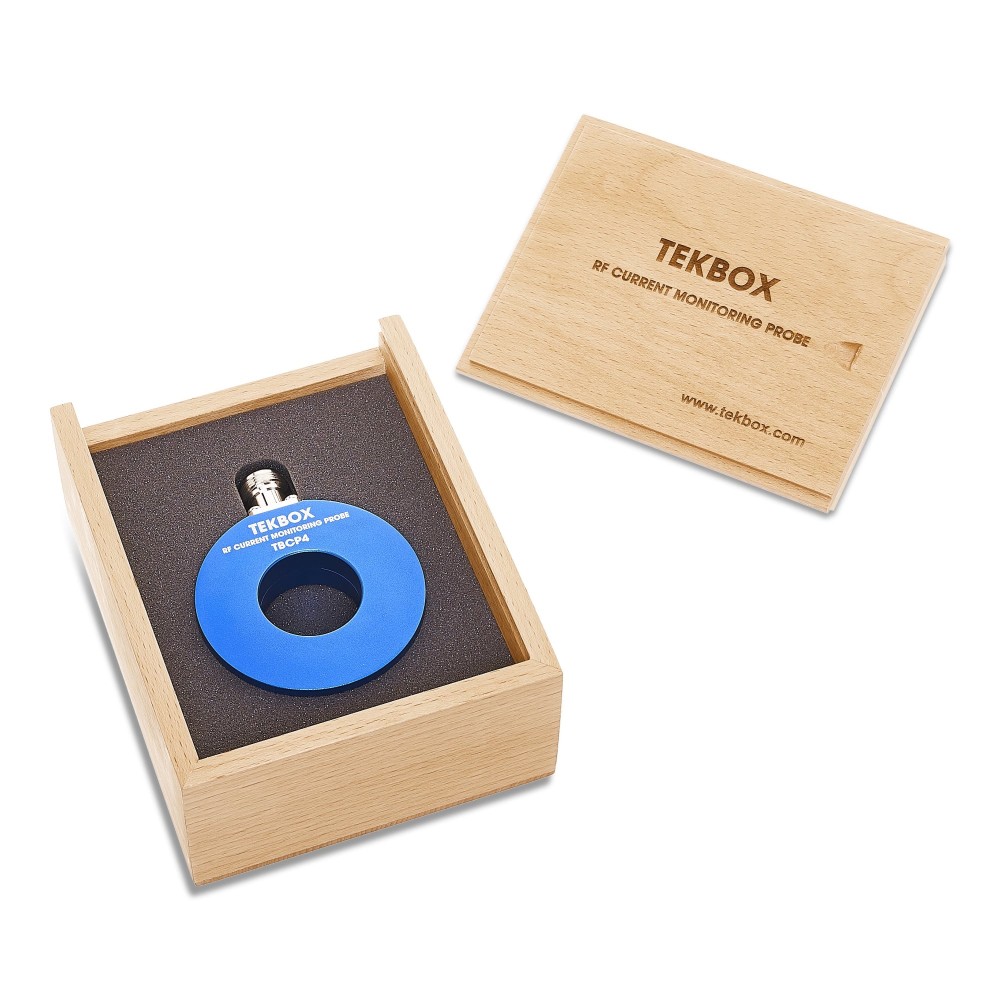

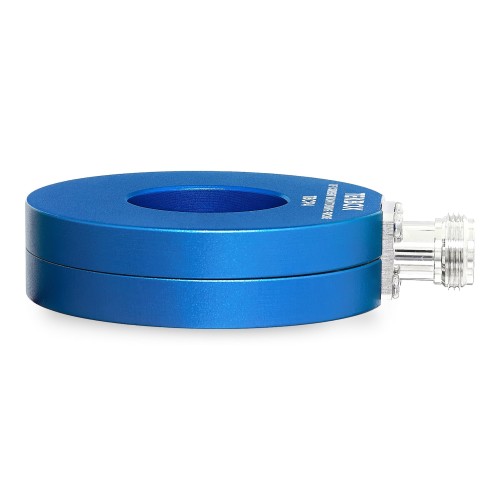

TekBox TBCP4-750 Sonde de surveillance de courant RF à ouverture fixe 750MHz, 32mm

Marque : TekBox Digital Solutions
Code Produit : TBCP4-750
Disponibilité : 2 semaines après votre commande

644,00€
Prix Hors Taxes

TekBox TBCP4-750 est une sonde de surveillance de courant RF à ouverture fixe, elle présente une réponse très plate avec une bande passante de 3 dB de 750 MHz et est caractérisée et utilisable sur la plage de fréquence de 10 kHz à 800 MHz. L'ouverture de la sonde de surveillance de courant RF est de 32 mm. Son impédance de transfert est proche de 20 dB Ohm dans la plage de 400 kHz à 750 MHz.

Spécifications :

Plage de fréquence caractérisée : 10 kHz à 750 MHz
Diamètre de l'ouverture : 32 mm
Diamètre extérieur : 73 mm
Hauteur : 20 mm
Poids : 320 g
Type de connecteur : femelle N
Impédance de transfert : 20 dBΩ
Courant primaire max. (DC - 400 Hz) : 80 A
Courant primaire max. (RF) : 3 A
Température maximale du noyau : 125 °C

Tekbox fournit un dispositif de calibration (TBCP4-CAL) correspondant à la série de sondes de courant à ouverture fixe TBCP4.

SONDES DE SURVEILLANCE DE COURANT RF

Modèle	TBCP1-200	TBCP1-250	TBCP1-500	TBCP2-250	TBCP2-30K400	TBCP2-500	TBCP2-750	ТВСР3-1000	TBCP4-250	TBCP4-500	TBCP4-750
Plage de fréquence caractérisée	1 kHz - 500 MHz	1 kHz - 300 MHz	1 kHz - 500 MHz	1 kHz - 400 MHz	10 Hz - 500 MHz	1 kHz - 600 MHz	1 kHz - 1 GHz	1 kHz - 1 GHz	1 kHz - 400 MHz	1 kHz - 600 MHz	1 kHz - 1 GHz
Largeur de bande 3dB	40 kHz - 200 MHz	300 kHz - 250 MHz	400 kHz - 500 MHz	300 kHz - 300 MHz	30 kHz - 400 MHz	1 MHz - 500 MHz	1,5 MHz - 850 MHz	3 MHz - 1 GHz	200 kHz - 300 MHz	400 kHz - 500 MHz	1,5 MHz - 850 MHz
Trans-impédance	17 dBΩ	18 dBΩ	19 dBΩ	13 dBΩ	3 dBΩ	16 dBΩ	20 dBΩ	20 dBΩ	13 dBΩ	16 dBΩ	20 dBΩ
Diamètre de l'ouverture	25 mm	25 mm	25 mm	32 mm	32 mm	32 mm	32 mm	17 mm	32 mm	32 mm	32 mm
Clip / charnière	no	no	no	oui	oui	oui	oui	no	no	no	no
