TekBox TBAS2 Ensemble d'atténuateurs/terminaisons SMA
- Marque : TekBox Digital Solutions
- Code Produit : TBAS2
- Disponibilité : 2 semaines après votre commande
-
166,00€
- Prix Hors Taxes

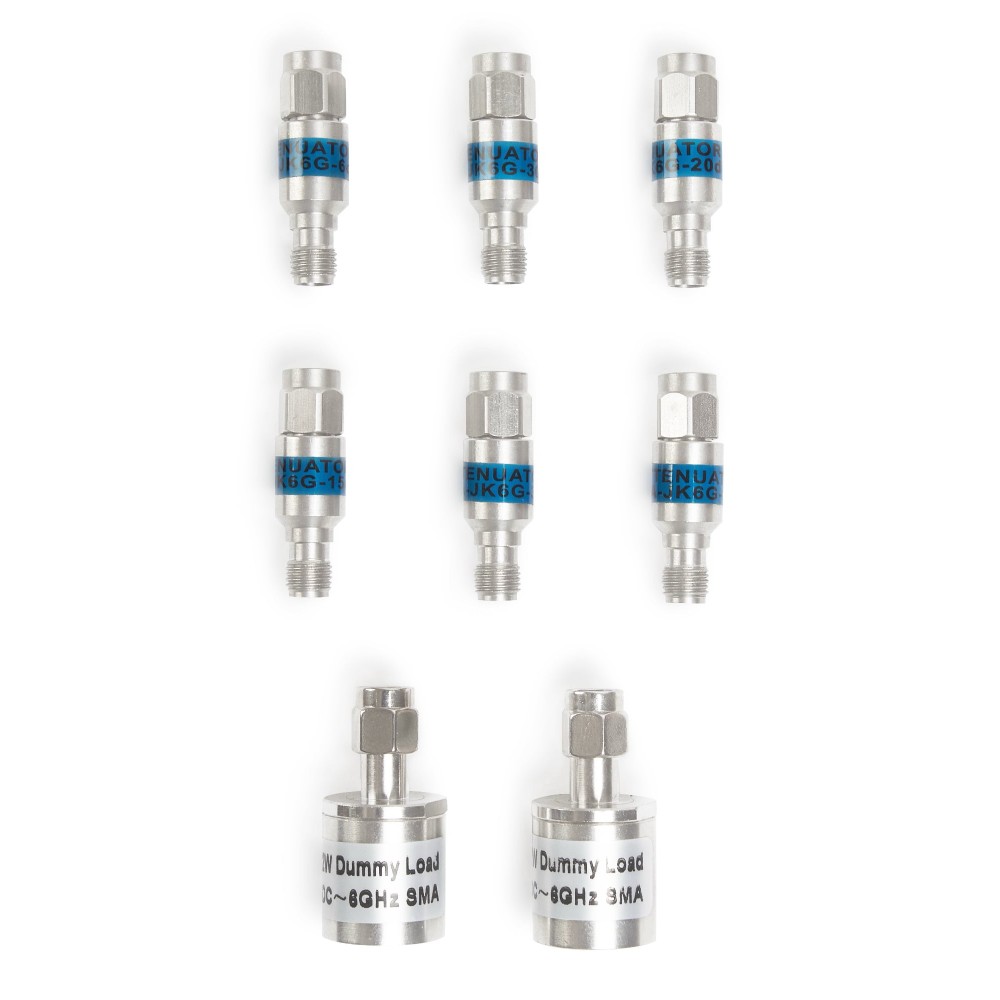

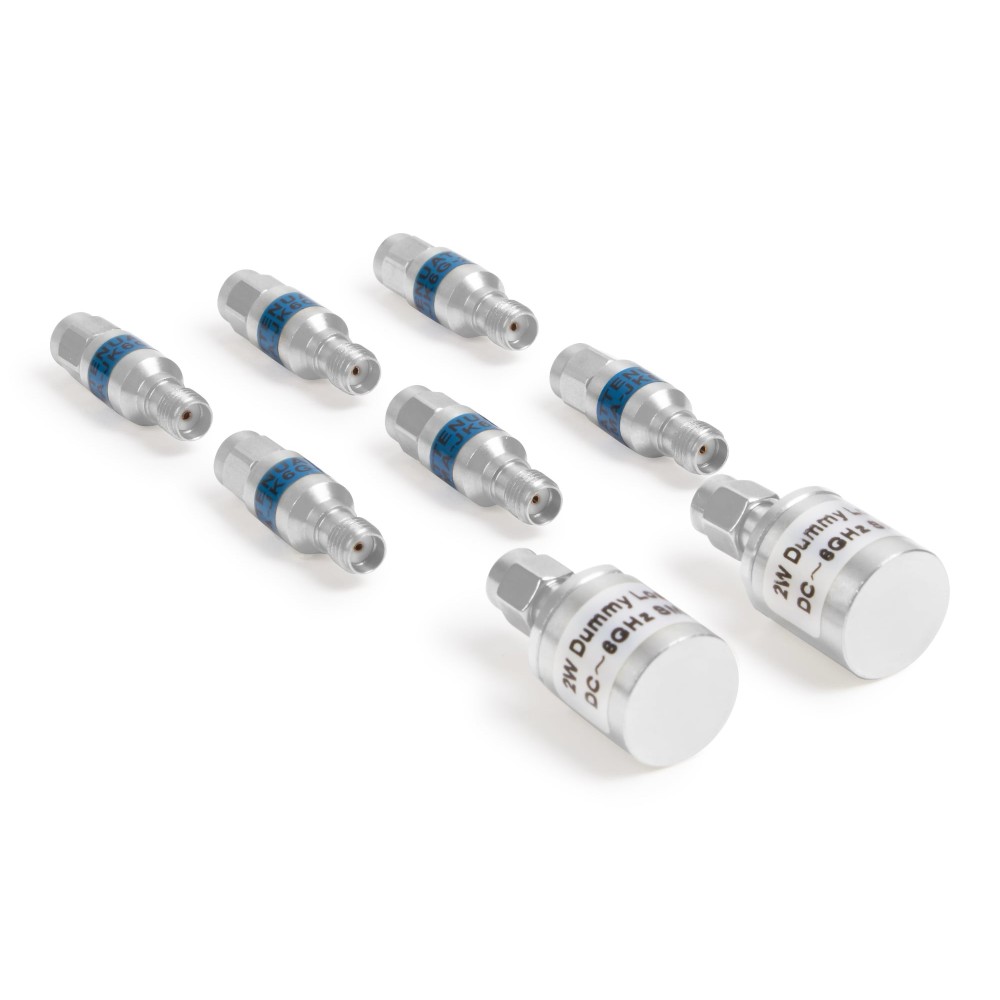

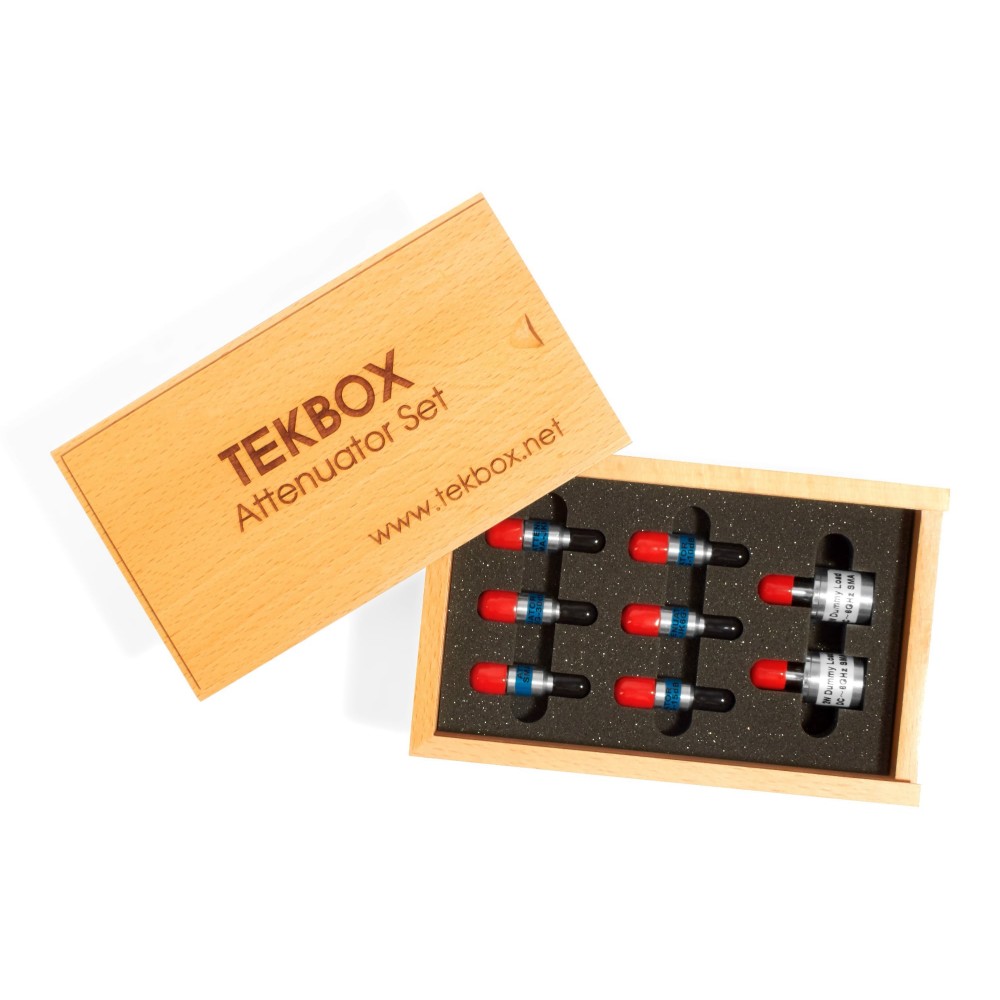

L'ensemble d'atténuateurs/terminaisons SMA RF TekBox TBAS2 se compose d'atténuateurs SMA de 3dB, 6dB, 10dB, 15dB, 20dB et 30dB dans une boîte en bois de hêtre. De plus, il contient deux terminaisons SMA 50 Ohm.
Spécifications :
- Atténuateurs : 3, 6, 10, 15 dB / ± 0,5 dB / 20, 30 dB / ± 0,8 dB
- Plage de fréquence : DC - 6 GHz, VSWR < 1,3
- Puissance nominale : 1W @ -40 à 70°C ; jusqu'à 70°C avec une dégradation de puissance de 50%
- Connecteurs : SMA mâle/SMA femelle ; bidirectionnel
- Terminaison : 50 Ohm
- Plage de fréquence : DC - 6 GHz, VSWR < 1,2
- Puissance nominale : 1W @ -40 à 70°C ; jusqu'à 70°C avec une dégradation de puissance de 50%
- Connecteurs : SMA mâle
- Dimensions : 150 mm x 95 mm x 45 mm
- Poids : 490 g
ENSEMBLES D'ATTÉNUATEURS
| Modèle | TBAS1 | TBAS2 | TBAS3 | TBAS4 |
| Connecteurs RF | N-mâle / N-femelle | SMA-mâle / SMA-femelle | N-mâle / N-femelle | N-mâle / N-femelle |
| Gamme de fréquences | DC - 3 GHz | DC - 6 GHz | DC - 3 GHz | DC - 6 GHz |
| VSWR | < 1,3 | < 1,3 | < 1,3 | < 1,2 |
| Tolérance | 3, 6, 10 dB: ± 0.5 dB 20 dB: ± 0.8 dB |
3, 6, 10 dB: ± 0.5 dB 20 dB: ± 0.8 dB |
3, 6, 10 dB: ± 0.5 dB 20 dB: ± 0.8 dB |
3, 6, 10, 20 dB: ± 0.5 dB |
| Puissance | 2 W | 1 W | 10 W | 2 W |
| Atténuation | 1 x 3 dB, 1 x 6 dB 1 x 10 dB, 1 x 20 dB |
1 x 3 dB, 1 x 6 dB, 1 x 10 dB 1 x 15 dB, 1 x 20 dB, 1 x 30 dB + 2 x 50Ω termination, male |
1 x 3 dB, 1 x 6 dB 1 x 10 dB, 1 x 20 dB |
1 x 3 dB, 1 x 6 dB 1 x 10 dB, 1 x 20 dB |
