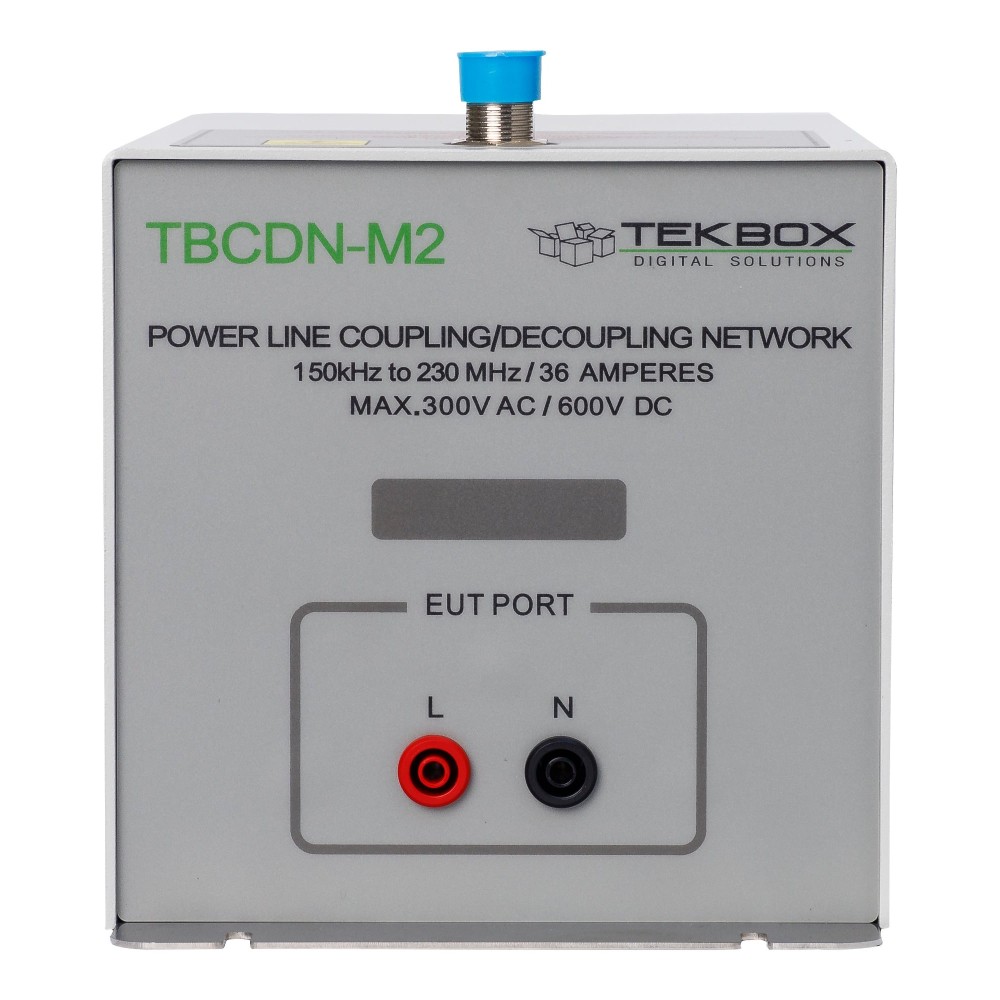

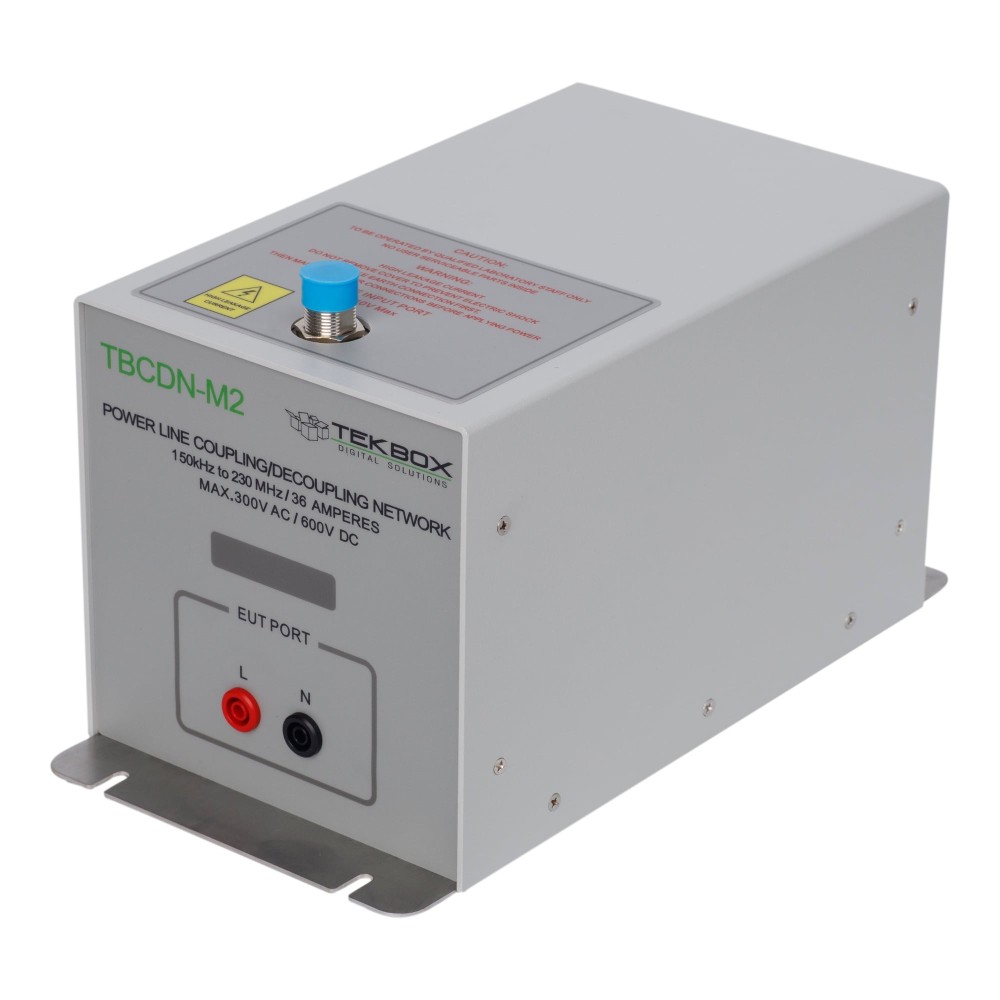

TekBox TBCDN-M2 Réseau de couplage-découplage M2

TekBox TBCDN-M2 est un réseau de couplage-découplage pour les tests d'immunité conduits selon la norme IEC 61000-4-6.

Le TBCDN-M2 est conforme à l'annexe D2 de l'IEC 61000-4-6. Il est conçu pour injecter des signaux de perturbation en mode commun dans la plage de fréquences de 150 kHz à 230 MHz dans des lignes d'alimentation AC et DC non blindées.

Spécifications :

• Tension d'alimentation maximale : 300V AC, 600V DC
• Courant maximal : 36A
• Plage de fréquence : 150 kHz - 230 MHz
• Puissance RF d'entrée maximale : 6.5W CW
• Tension RF d'entrée maximale : 32 V
• Impédance en mode commun :
  • 150 kHz - 24 MHz : 150 Ω ± 20 Ω
  • 24 MHz - 80 MHz : 150 Ω + 60 Ω / - 45 Ω
  • 80 MHz - 230 MHz : 150 Ω ± 60 Ω
• Ratio de division de tension :
  • 150 kHz - 80 MHz : 9.5 dB ± 1 dB
  • 80 MHz - 230 MHz : 9.5 dB + 3 dB / - 2 dB
• Connecteur RF d'entrée : femelle N

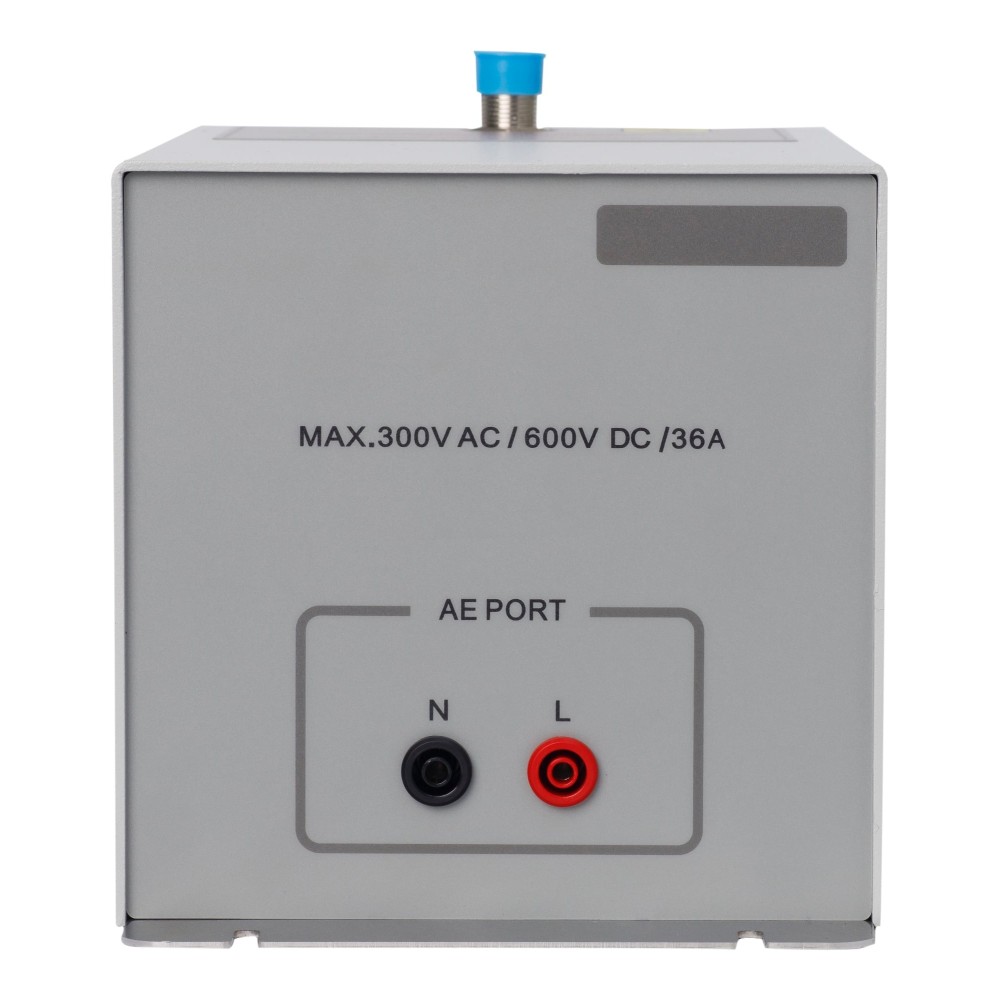

• Connecteurs EUT / AE : prises de sécurité banane 4 mm, fentes de 4 mm sur la plaque de base pour la connexion GND
• Matériau du boîtier : aluminium revêtu de poudre, plaque de base en acier inoxydable
• Dimensions : 300 x 150 x 150 mm
• Poids : env. 2.5 kg
• Inclus : protocole de test individuel avec ratio de division de tension et impédance en mode commun
• Accessoires optionnels :
  • Panneau d'adaptateur de 30 mm avec barres de court-circuit et connecteur N
  • Adaptateur N-mâle vers N-femelle de 50 Ω à 150 Ω
  • Ensemble de calibration
