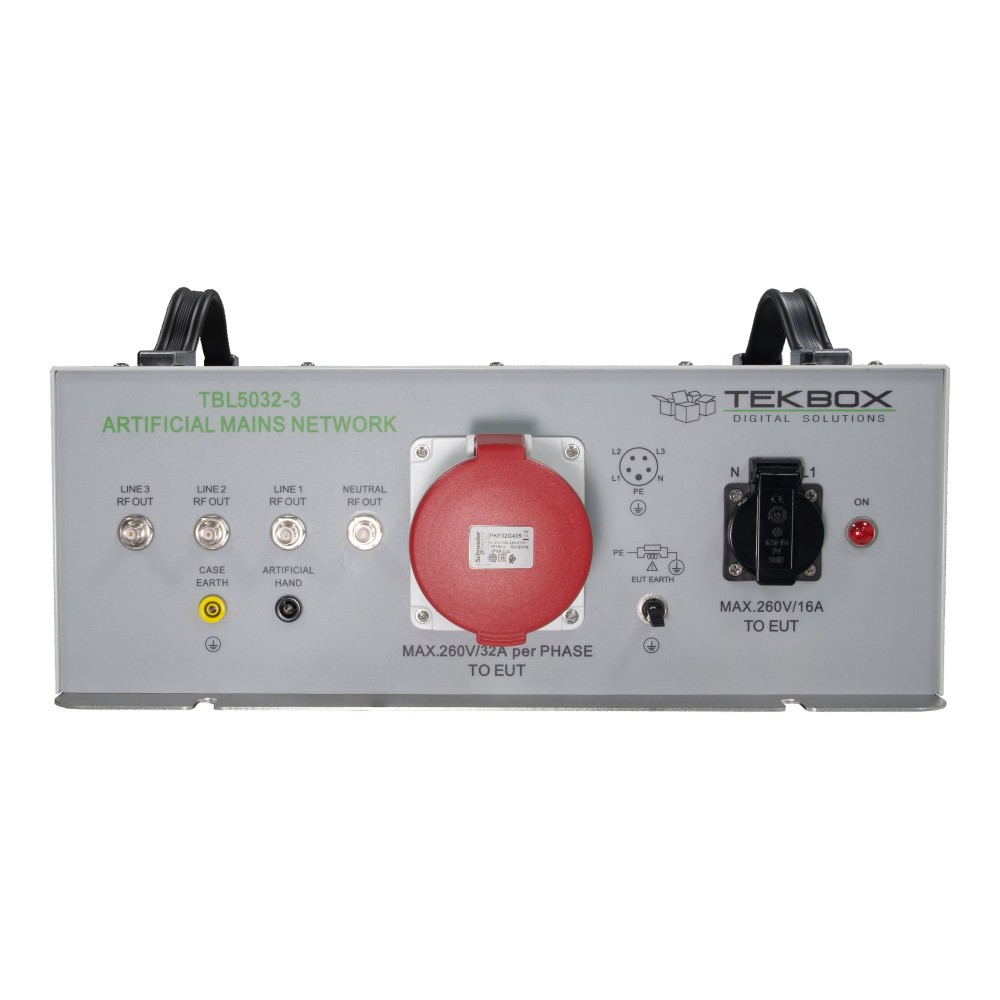

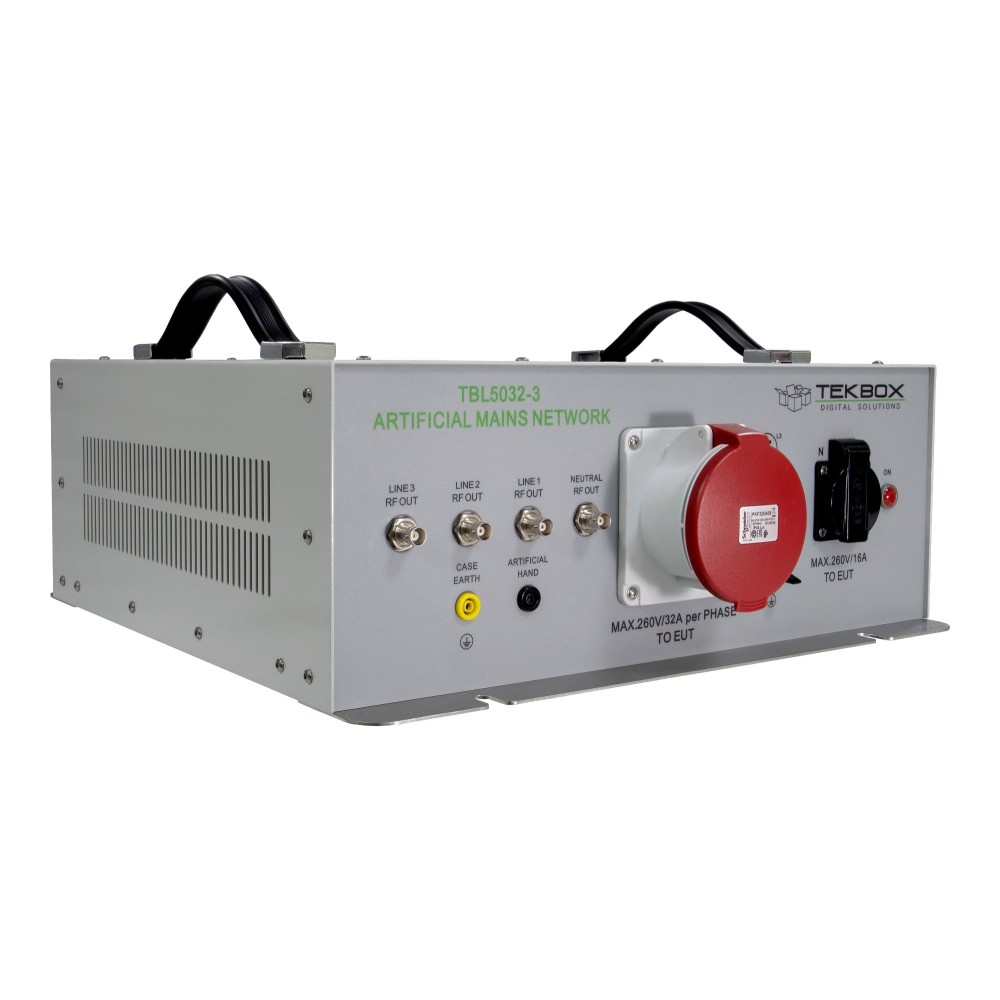

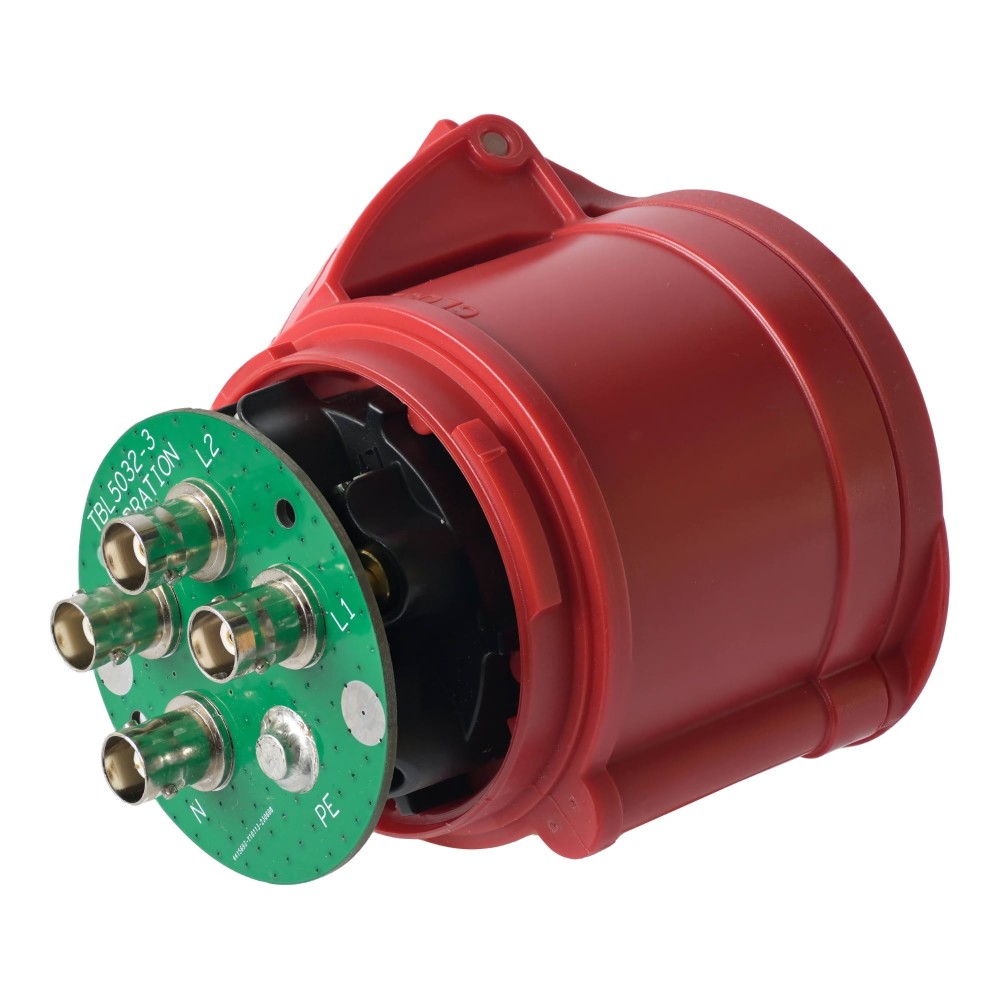

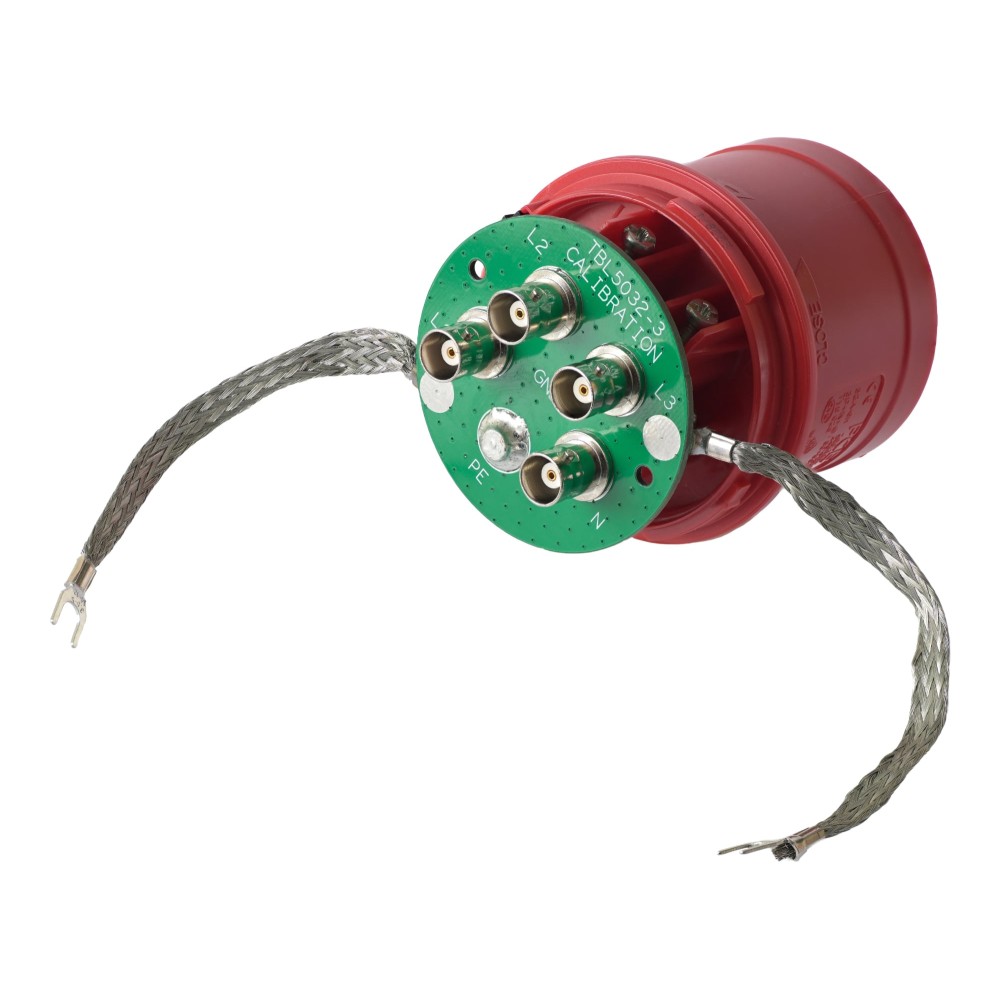

TekBox TBL5032-3-EU LISN 50µH, 32A Réseau de stabilisation d'impédance de ligne

TekBox TBL5032-3 est un réseau de stabilisation d'impédance de ligne pour la mesure des interférences conduites de ligne dans la plage de 9 kHz à 30 MHz, conformément à la norme CISPR 16-1-2. L'appareil est conçu pour tester des équipements monophasés et triphasés alimentés en courant alternatif avec des tensions d'alimentation allant jusqu'à un maximum de 450V/260V et 32A. Le bruit conduit peut être mesuré sur chaque phase et sur le conducteur neutre. Le TBL5032-3 dispose de sorties RF séparées pour chaque phase et neutre et peut donc être couplé avec le TBLM1 pour diviser les émissions en leurs composantes de mode commun et de mode différentiel. Le TBL5032-3 ne dispose pas de filtre passe-haut intégré aux sorties RF, mais est fourni avec un filtre passe-haut coaxial externe à 9 kHz.

La prise DUT monophasée est disponible dans des variantes spécifiques au pays.

Spécifications :

• Plage de fréquence : 9 kHz à 30 MHz
• Impédance : 50 Ω ║ (50 µH + 5 Ω)
• Main artificielle : 220 pF + 511 Ω
• PE commutable : 50 Ω ║ 50 µH
• Pré-filtre de 250µH
• Sorties RF séparées pour chaque ligne et neutre
• Inducteurs à noyau d'air
• Tension ligne : max. 540V/260V / 50 - 60 Hz, CAT ‖
• Courant maximum par ligne et neutre : 32A @ 23°C chacun
• Prise DUT triphasée : CEE/IEC60309, 3L+N+PE, 32A, femelle
• Prise DUT monophasée : spécifique au pays

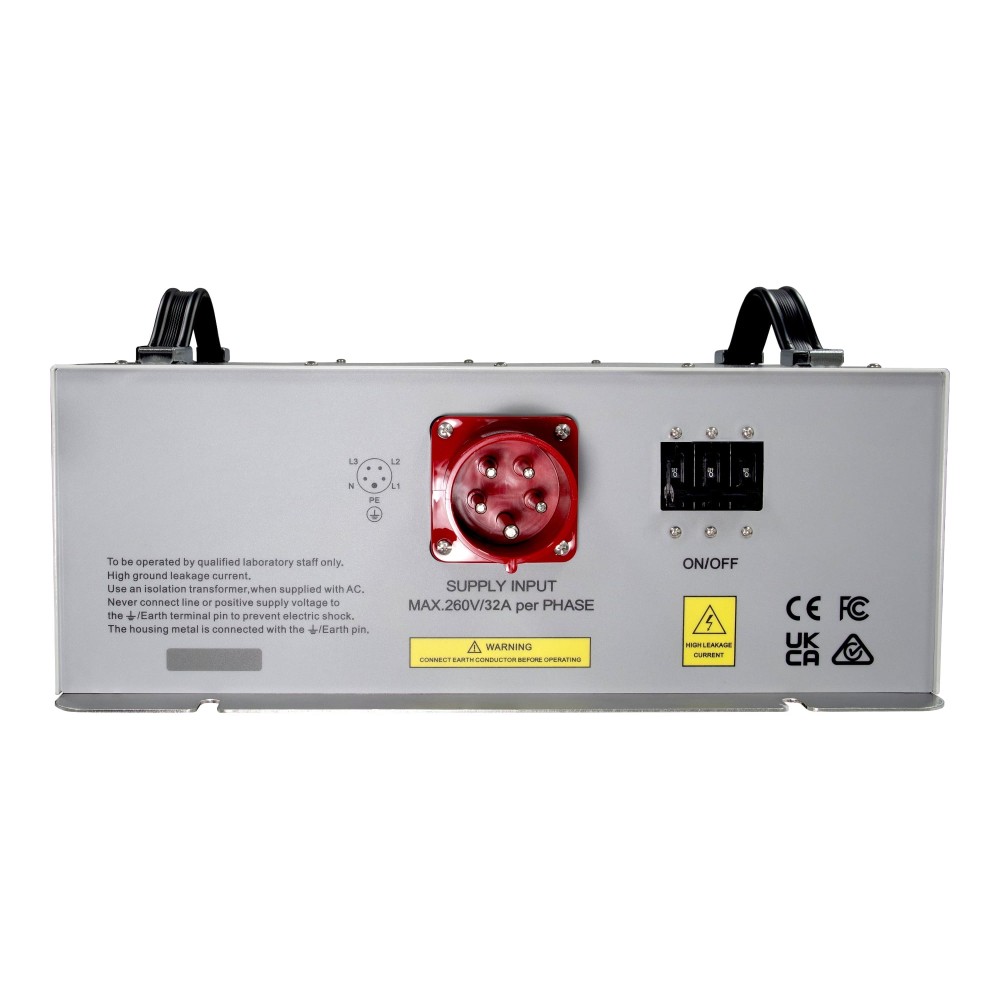

• Connecteur d'alimentation : CEE/IEC60309, 3L+N+PE, 32A, mâle
• Connecteurs de mesure : BNC 50 Ω
• Filtre passe-haut externe à 9 kHz, N-mâle / N-femelle
• Plage de température de fonctionnement : +5°C ... + 40°C ; 5% à 80% HR

Application :

• Mesures de bruit conduit EMC
