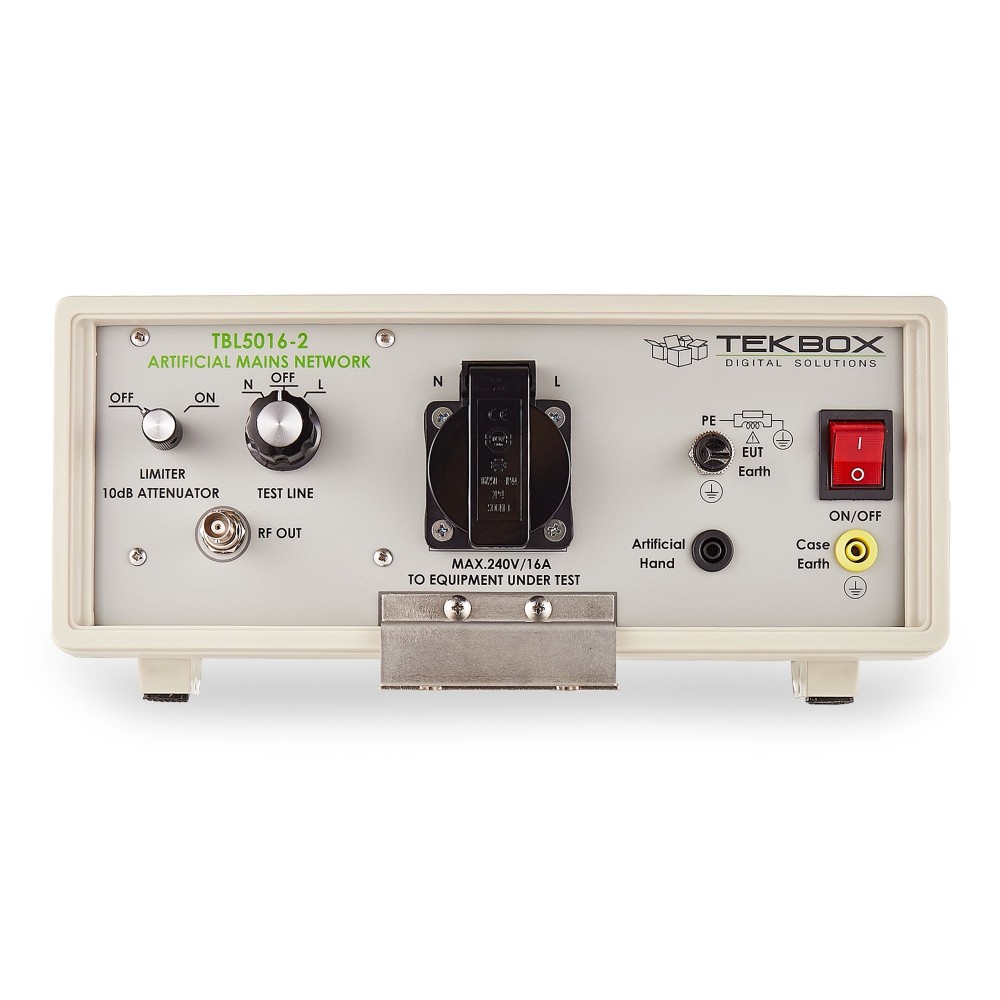

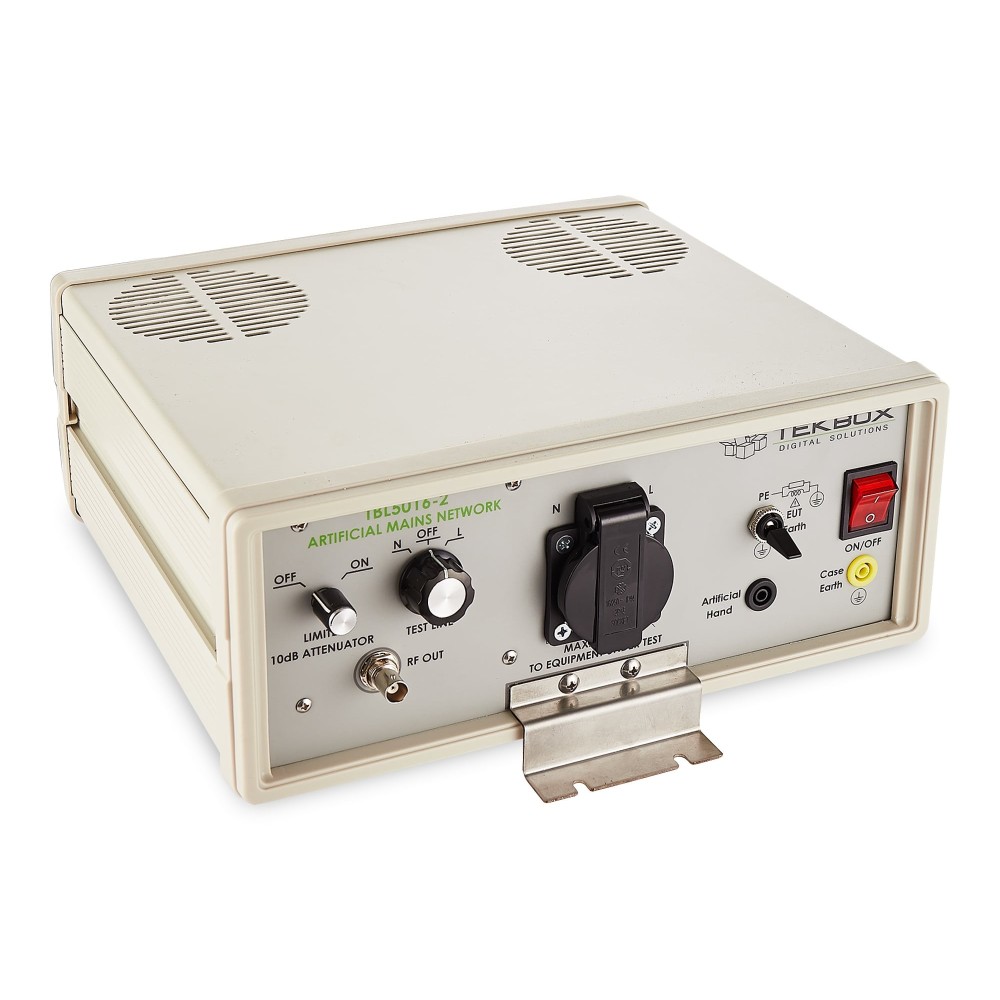

TekBox TBL5016-2 LISN 50µH, 16A Réseau de stabilisation d'impédance de ligne

TekBox TBL5016-2 est un réseau de stabilisation d'impédance de ligne destiné à la mesure des interférences conduites de ligne dans la plage de 9 kHz à 30 MHz, selon la norme CISPR 16-1-2.

L'appareil est conçu pour tester des équipements monophasés alimentés en courant alternatif avec des tensions d'alimentation allant jusqu'à 240V et 16A maximum.

Le bruit conduit peut être mesuré sur la phase et sur le conducteur neutre. Le TBL5016-2 est équipé d'un limiteur/atténuateur commutable et d'une connexion pour main artificielle.

L'appareil est disponible avec des connecteurs DUT spécifiques au pays.

Spécifications :

• Plage de fréquence : 9 kHz à 30 MHz
• Impédance : 50 Ω ║ (50 µH + 5 Ω)
• Main artificielle : 220 pF + 511 Ω
• PE commutable : 50 Ω ║ 50 µH
• Limiteur / atténuateur : 150 kHz à 30 MHz ; 10 dB
• Inducteurs à noyau d'air
• Tension ligne : max. 240V / 50 - 60 Hz, CAT ‖‖
• Courant maximum : 16A @ 23°C
• Prise DUT : spécifique au pays
• Connecteur de mesure : BNC 50 Ω

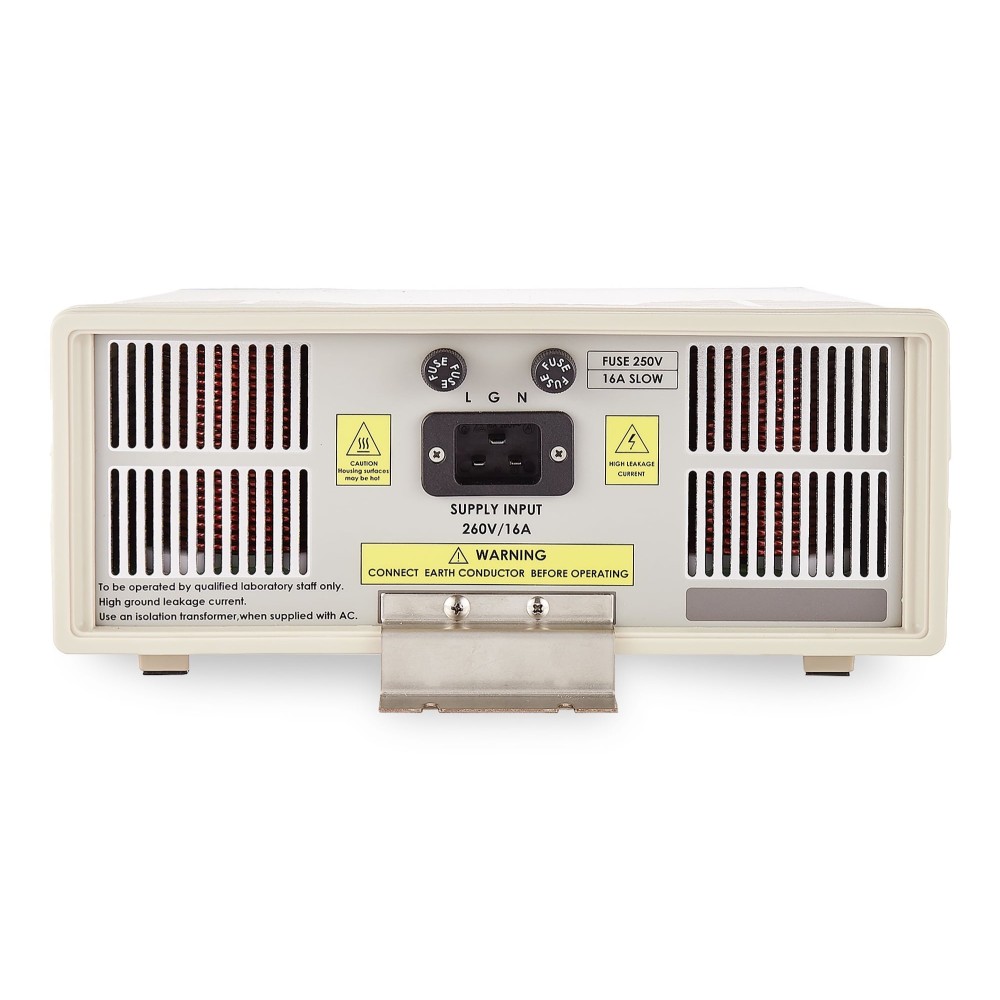

• Connecteur d'alimentation : IEC 60320 C19
• Plage de température de fonctionnement : +5°C ... +40°C ; 5% à 80% HR
• Sécurité : Classe de sécurité I, IEC 1010-01

Application :

• Mesures de bruit conduit EMC
