TekBox TBCG2 Générateur de peigne / Multiplieur de fréquence
TekBox TBCG2 Générateur de peigne / Multiplieur de fréquence  TekBox TBCG2 Générateur de peigne / Multiplieur de fréquence  TekBox TBCG2 Générateur de peigne / Multiplieur de fréquence

TekBox TBCG2 Générateur de peigne / Multiplieur de fréquence

  • 110,00€

  • Prix Hors Taxes

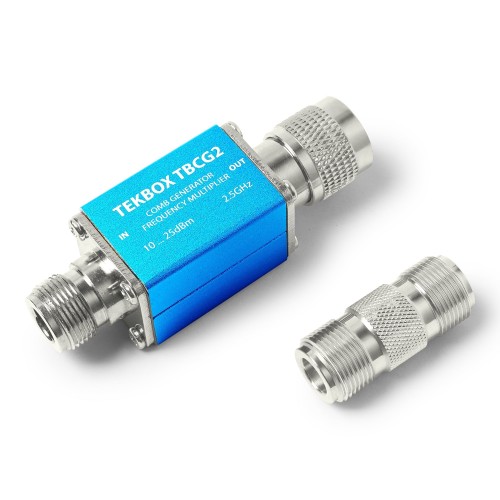

TekBox TBCG2 est un générateur de peigne/multiplieur de fréquence passif basé sur des diodes de récupération par échelon. Il est optimisé pour une puissance d'attaque modérée et une planéité de spectre dans la plage de fréquence de 1 MHz à 2,5 GHz.

La puissance d'attaque recommandée est de +10 dBm à +20 dBm.

La plage de fréquence du signal d'attaque est de 1 MHz à 350 MHz.

Spécifications :

  • Puissance d'entrée : +10 dBm à +20 dBm ; maximum de 25 dBm.
  • Fréquence d'entrée : 1 MHz à 350 MHz

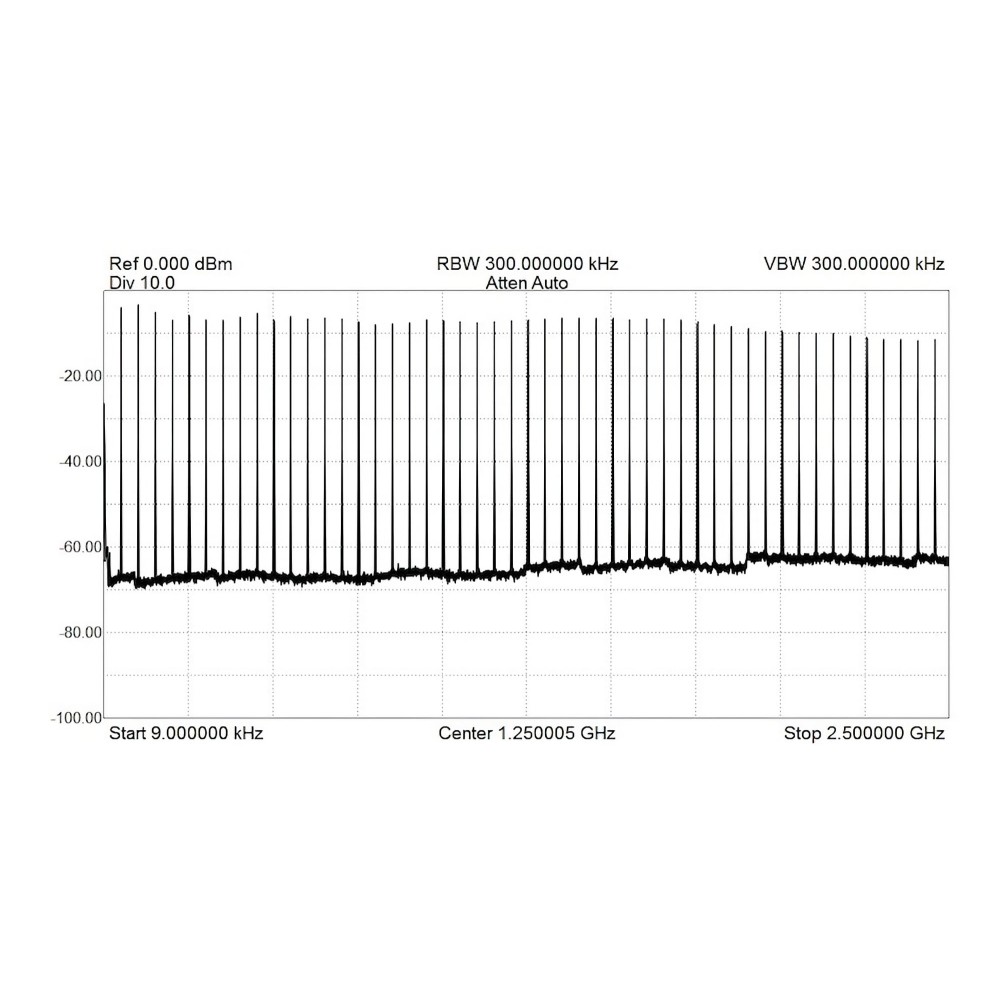

  • Spectre de peigne : 1 MHz - 2,5 GHz
  • Connecteur d'entrée : femelle N
  • Connecteur de sortie : mâle N
  • Dimensions : 81 mm x 26 mm x 26 mm
  • Poids : 96 g

GÉNÉRATEURS DE PEIGNE

Modèle TBCG1 TBCG2 TBCG3-CN TBCG3-RN2 TBCG3-RN6
Fréquence caractérisée 100 MHz - 6 GHz 1 MHz - 2,5 GHz 5 kHz - 1,5 GHz 5 MHz - 3 GHz 5 MHz - 6 GHz
Fréquences de peigne interne, 100 MHz externe, 2 MHz - 300 MHz commutable 0.1, 0.5, 1, 5, 10 MHz
externe 5 kHz - 300 MHz
commutable 5, 10, 25, 50, 100 MHz
externe 5 kHz - 200 MHz
commutable 5, 10, 25, 50, 100 MHz
externe 5 kHz - 300 MHz
Entrée externe non uniquement externe oui oui oui
Alimentations électriques batterie 9V passive 4xNiMH, AA 6xNiMH, AA 6xNiMH, AA
Accessoire - - chargeur universel externe 2 antennes monopôles, chargeur universel externe 2 antennes monopôles, chargeur universel externe
Application référence pour les émissions rayonnées usage général, multiplicateur de fréquence référence pour les émissions conduites référence pour les émissions rayonnées référence pour les émissions rayonnées

TBCG2 manual

Tekbox Comb Generators Overview
