TekBox TBTC1 Cellule TEM 50mm

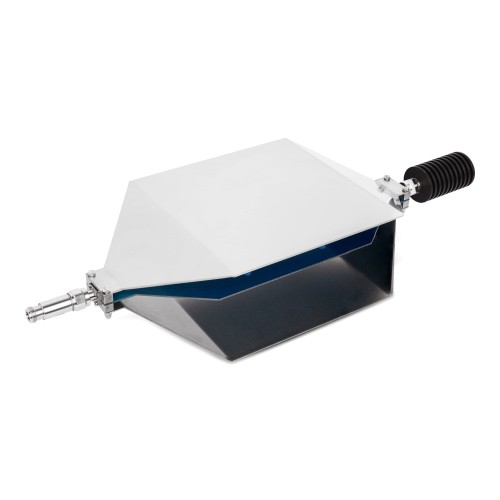

TekBox TBTC1 Cellule TEM ouverte de 50 mm pour les tests de préconformité CEM.

Spécifications :

• Dimensions :
  • Longueur : 390 mm
  • Largeur : 200 mm
  • Hauteur : 108 mm
  • Hauteur du septum : 50 mm
• Zone rectangulaire sous le septum : 19 cm x 13 cm x 5 cm
• Connecteurs de la cellule TEM : N-femelle
• Impédance nominale de la cellule : 50 Ohm
• Impédance d'onde : 377 Ohm
• Puissance RF maximale en entrée : 25W (limitée par la terminaison 50 Ohm fournie)
• Perte de retour en entrée : S11 jusqu'à 1,2 GHz < -20dB, jusqu'à 2,1 GHz < -17dB, jusqu'à 3GHz < -14dB
• Perte de transmission : jusqu'à 1,4 GHz < 1 dB, jusqu'à 2,1 GHz < 3dB, jusqu'à 3 GHz < 6dB

DC-Block 50V-6GHz-N :

• Connecteurs : N-Mâle/Femelle
• Impédance nominale : 50 Ohm
• Puissance RF continue maximale : 2W
• Tension RF continue maximale : 50V RMS
• Fréquence : 500 kHz à 6 GHz
• VSWR : ≤ 1.2

RF-Termination 50Ω-3GHz-25W-N :

• Connecteur : N-Mâle
• Impédance nominale : 50 Ohm
• Puissance RF continue maximale : 25W
• Fréquence : De DC à 3 GHz
• VSWR : ≤ 1.2
• Intermodulation du troisième ordre : ≤ 120 dBc

Les tests d'émissions rayonnées sont généralement effectués dans des chambres anéchoïques, en utilisant des antennes pour capter les signaux rayonnés. En raison des limitations de bande passante, plusieurs antennes sont nécessaires pour couvrir la plage de fréquences complète. De plus, cela nécessite beaucoup d'espace et le coût de l'équipement pour une configuration conforme à la norme est immense.

Un ingénieur d'une petite ou moyenne entreprise doit généralement s'appuyer sur son expérience et sur les méthodes de bonnes pratiques pour concevoir un produit conforme à la CEM. Néanmoins, on estime que plus de 50 % des produits échouent lors du premier test. Chaque fois qu'un ingénieur envoie un nouveau produit pour des tests de conformité, c'est un coup dans le noir. L'échec est très coûteux. Non seulement les coûts de retest sont élevés, mais aussi le calendrier du projet et l'introduction sur le marché sont retardés.

Ce dont on a besoin, c'est d'un laboratoire abordable pour mesurer les émissions rayonnées dans son propre laboratoire, avant les tests de conformité. Une cellule TEM est l'équipement approprié pour les tests de bureau des émissions rayonnées. Tekbox a développé des cellules TEM ouvertes pour couvrir la plage de fréquences complète jusqu'à 2 GHz et avec une facilité d'utilisation même aux fréquences au-delà.

Associée à un analyseur de spectre, les produits peuvent être testés avant et après les modifications de conception liées à la CEM. Une configuration avec une cellule TEM ne fournira pas exactement les mêmes résultats quantitatifs qu'une mesure dans un centre de test certifié, cependant elle donnera une excellente indication sur le fait que la conception souffre ou non de bruits rayonnés excessifs. L'ingénieur verra clairement si ses modifications ont amélioré ou détérioré les performances de la CEM ou si elles sont restées inchangées. L'utilisation de cellules TEM élimine les conjectures.

Une cellule TEM est un dispositif à lignes de transmission pour les tests d'émissions rayonnées et d'immunité des dispositifs électroniques. Ce n'est pas un remplacement, mais en raison de sa taille et de son coût, c'est une alternative pratique aux mesures dans une chambre anéchoïque.

Une cellule TEM se compose d'un septum, de la bande conductrice dans la section centrale et de parois qui sont connectées à la terre. La géométrie est conçue pour présenter une ligne de transmission de 50Ω. Le dispositif en test (DUT) est placé entre la paroi inférieure et le septum.

Les TBTC1 / TBTC2 / TBTC3 sont des "cellules TEM ouvertes", qui n'ont pas de parois latérales pour un placement pratique du DUT. Elle peut capter du bruit de fond RF, qui cependant peut être pris en compte en effectuant une mesure du signal de sortie de la cellule avant de mettre sous tension le DUT.

Les cellules TEM ouvertes de Tekbox ont une meilleure réponse en fréquence par rapport aux cellules TEM standard de taille similaire. Les cellules TEM souffrent de modes d'onde d'ordre supérieur qui limitent la largeur de bande utilisable. Une caractéristique de conception unique des cellules TEM de Tekbox implémente une résistance perpendiculaire à la direction de propagation souhaitée de l'onde. Par conséquent, les modes d'onde d'ordre supérieur et les résonances sont supprimés. Toutes les cellules TEM sont fournies avec une résistance RF de 50Ω/25W, un bloc DC pour protéger l'entrée de l'analyseur de spectre ou du récepteur RF et un câble coaxial N-Mâle vers N-Mâle.
