TekBox TBMA8 Antenne de mesure hybride 30MHz - 3000MHz

TekBox TBMA8 est une antenne de mesure hybride abordable, une combinaison d'une antenne biconique avec une antenne périodique logarithmique, couvrant une gamme de fréquences de 30 MHz à 3 GHz, ciblant les tests de pré-conformité CEM d'émission rayonnée.

La TBMA8 est caractérisée de 30 MHz à 3000 MHz et présente des valeurs de VSWR et de facteur d'antenne typiques des antennes de mesure hybrides.

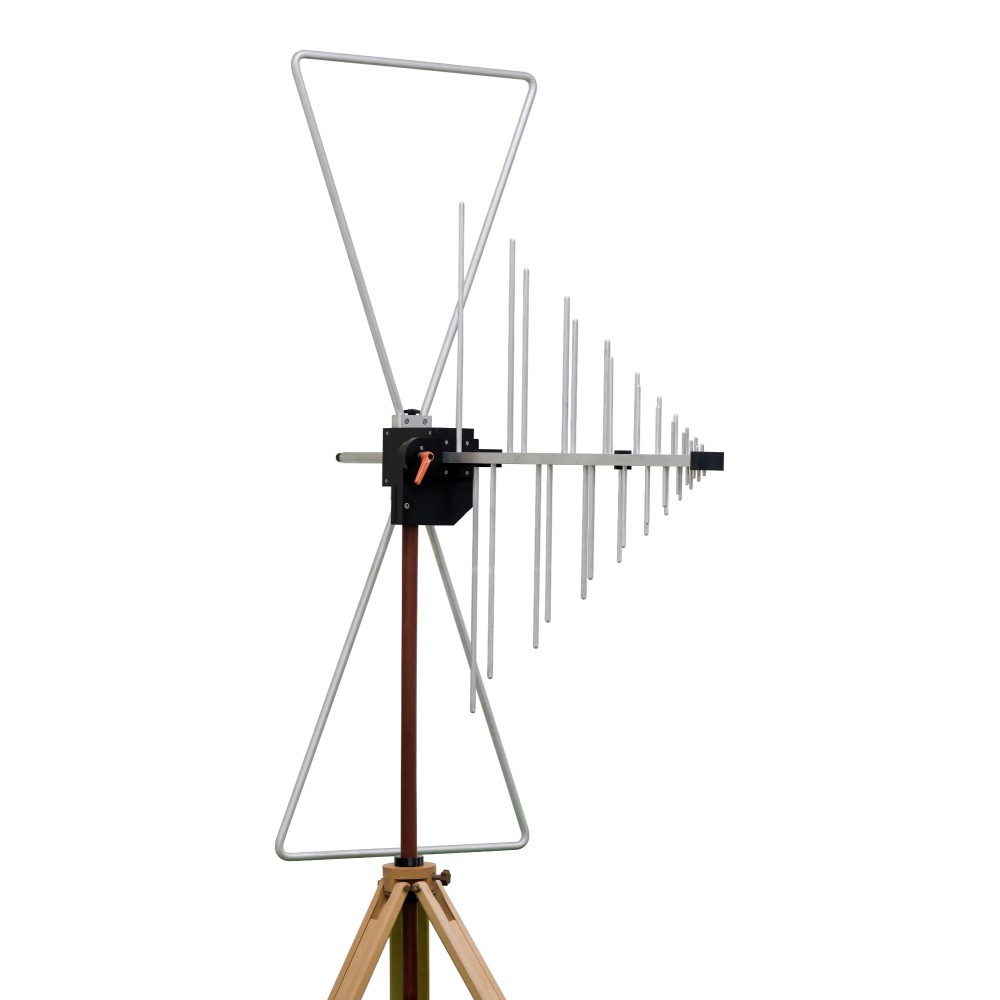

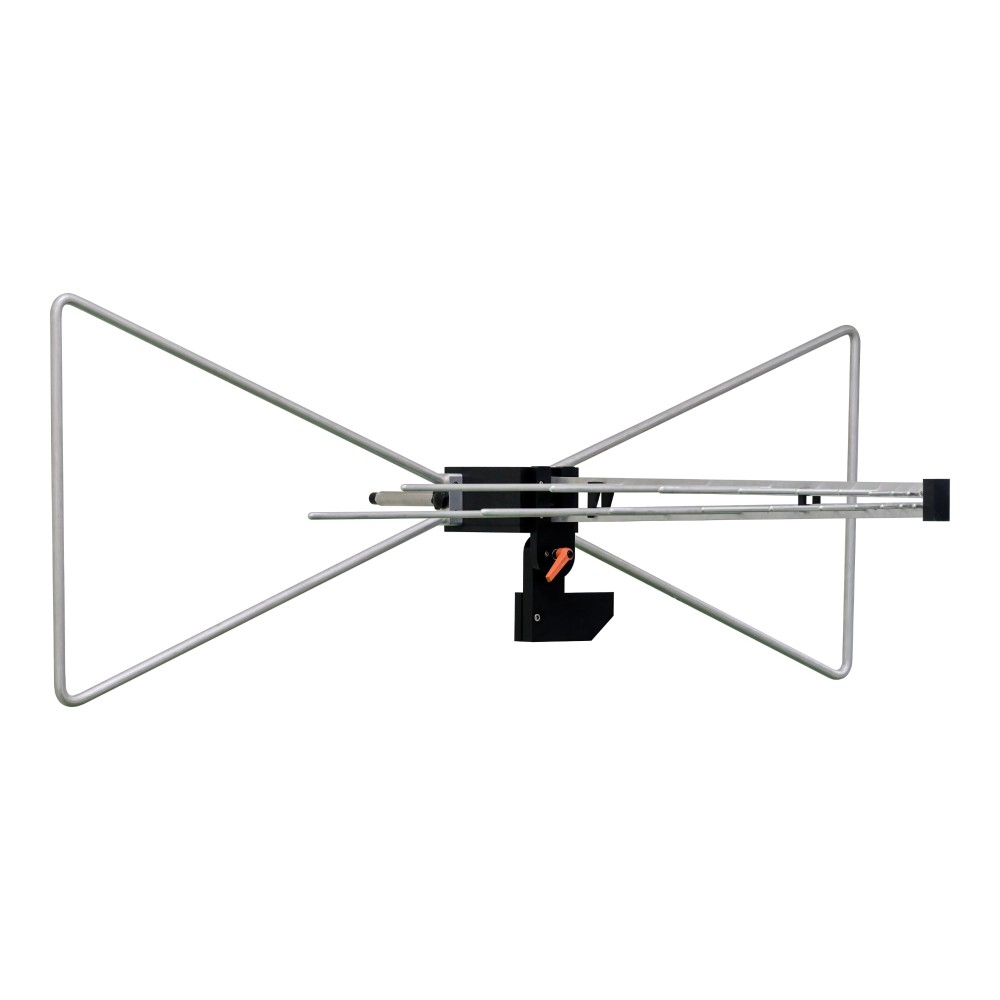

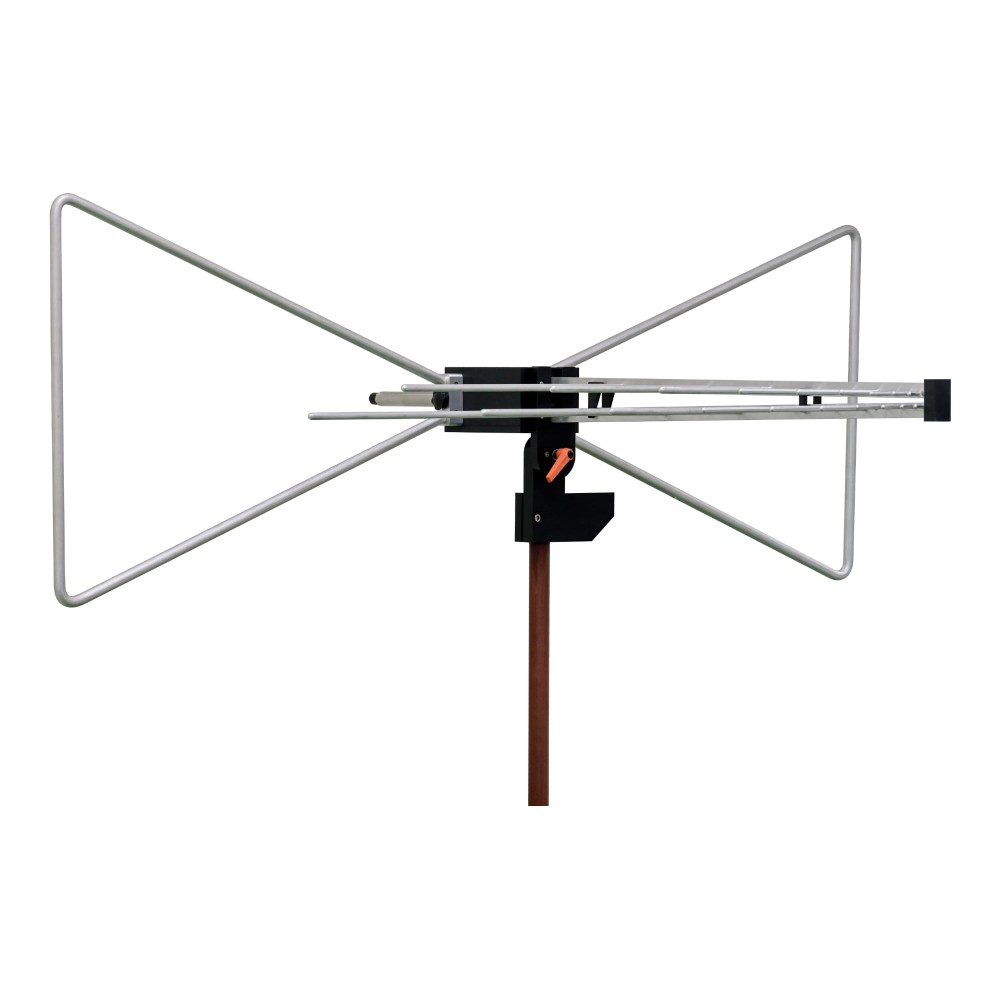

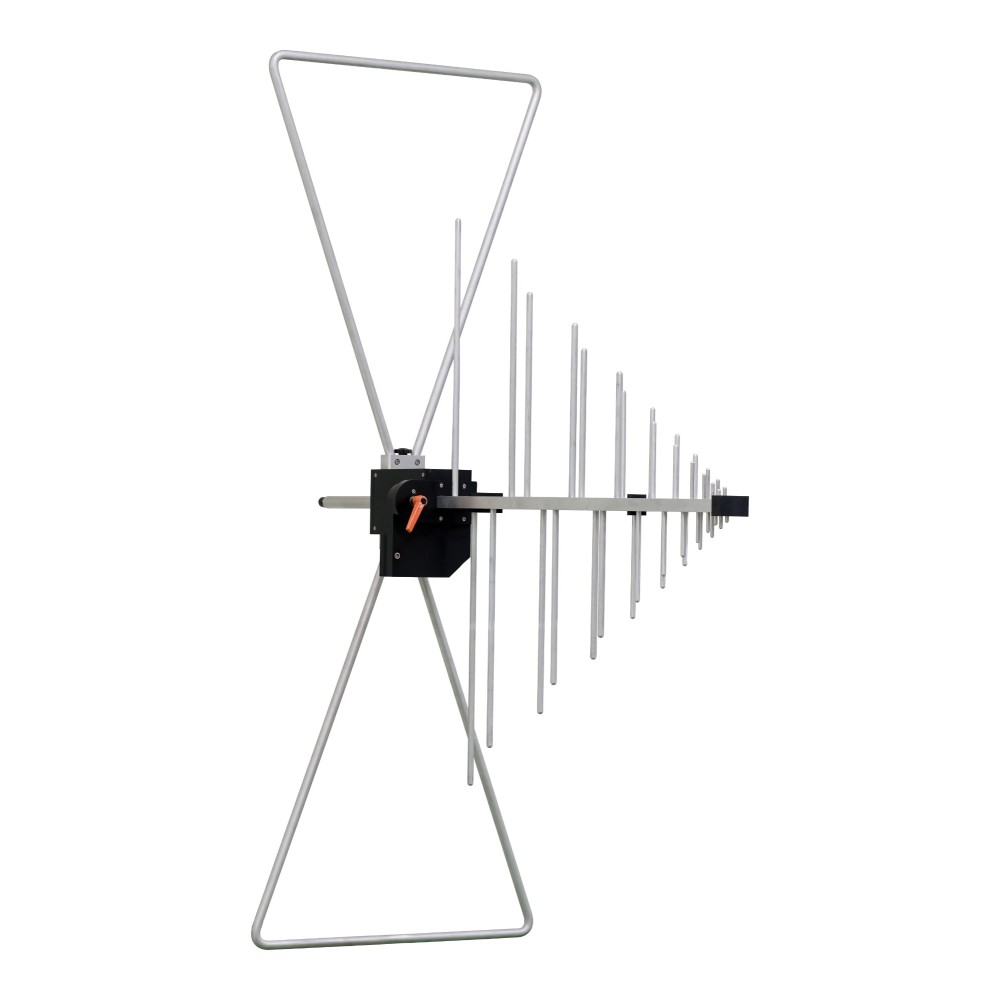

Le TBMA8 est une antenne hybride de taille moyenne, dont les éléments rayonnants et les mâts de support sont en alliage d'aluminium. Elle est équipée d'un connecteur N femelle standard et de deux éléments triangulaires en nœud papillon. L'antenne est équipée d'un axe de montage (tube) de 20 mm de diamètre. Un autre élément de montage inclinable et des trépieds sont disponibles en option.

Le TBMA8 est livré dans une mallette de transport robuste.

Spécifications :

• Type d'antenne : Antenne hybride
• Gamme de fréquences : 30 MHz - 3000 MHz
• VSWR : <2.1 (f > 80 MHz)
• Gain isotrope à 3m d'espacement : -1 ... 8 dBi
• Facteur d'antenne à un espacement de 3m : 8 ... 34 dB/m
• Puissance RF d'entrée continue maximale : 130 W
• Impédance nominale : 50 Ω
• Connecteur RF : Type N femelle
• Montage : arbre de montage de 22 mm de diamètre (tube)
• Dimensions mécaniques : L x L x H : 1504 mm x 1183 mm x 558 mm (59.2" x 46.6" x 22")
• Poids : 6,7 kg (14,77 lbs)
