TekBox TBMA7 Antenne de mesure log-périodique 150MHz - 3000MHz

TekBox TBMA7 est une antenne de mesure logarithmique-périodique abordable, destinée aux tests de pré-conformité CEM du bruit rayonné.

La TBMA7 est caractérisée de 150 MHz à 3000 MHz et présente des valeurs de ROS et de facteur d'antenne typiques des antennes de mesure logarithmique-périodique.

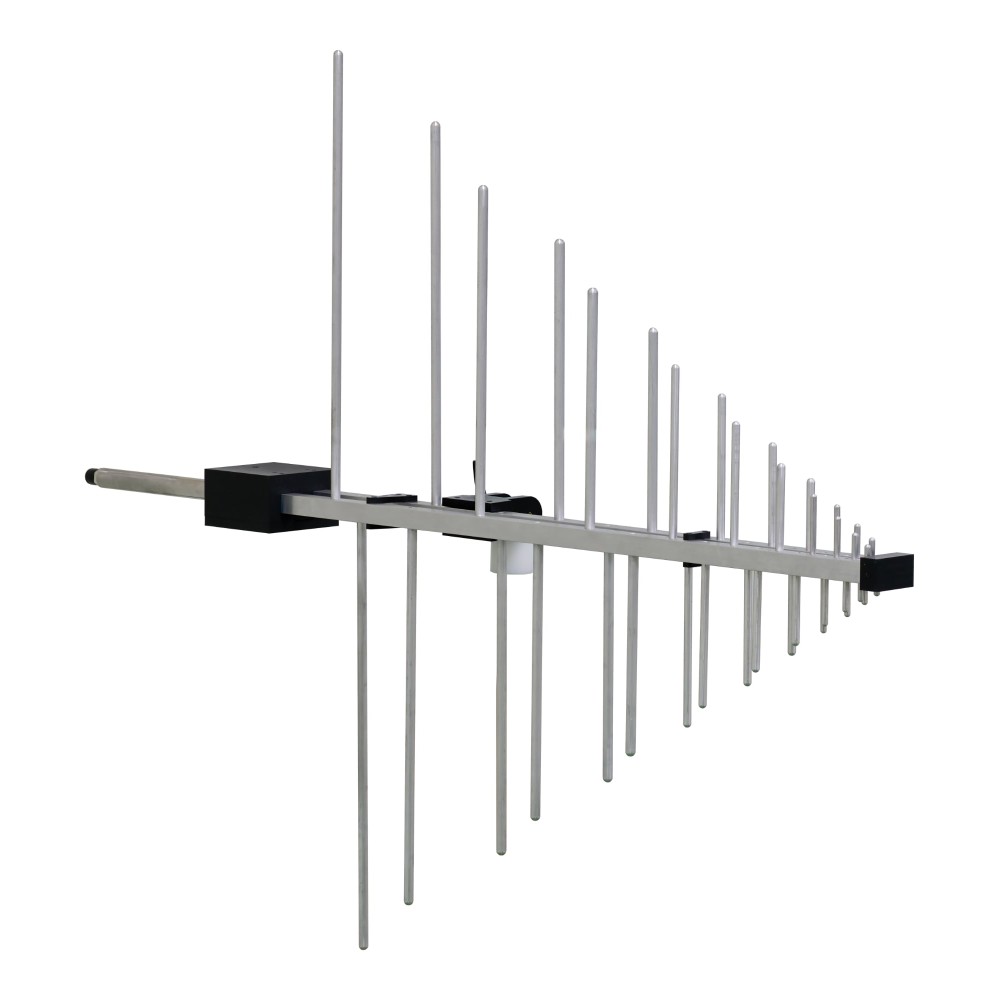

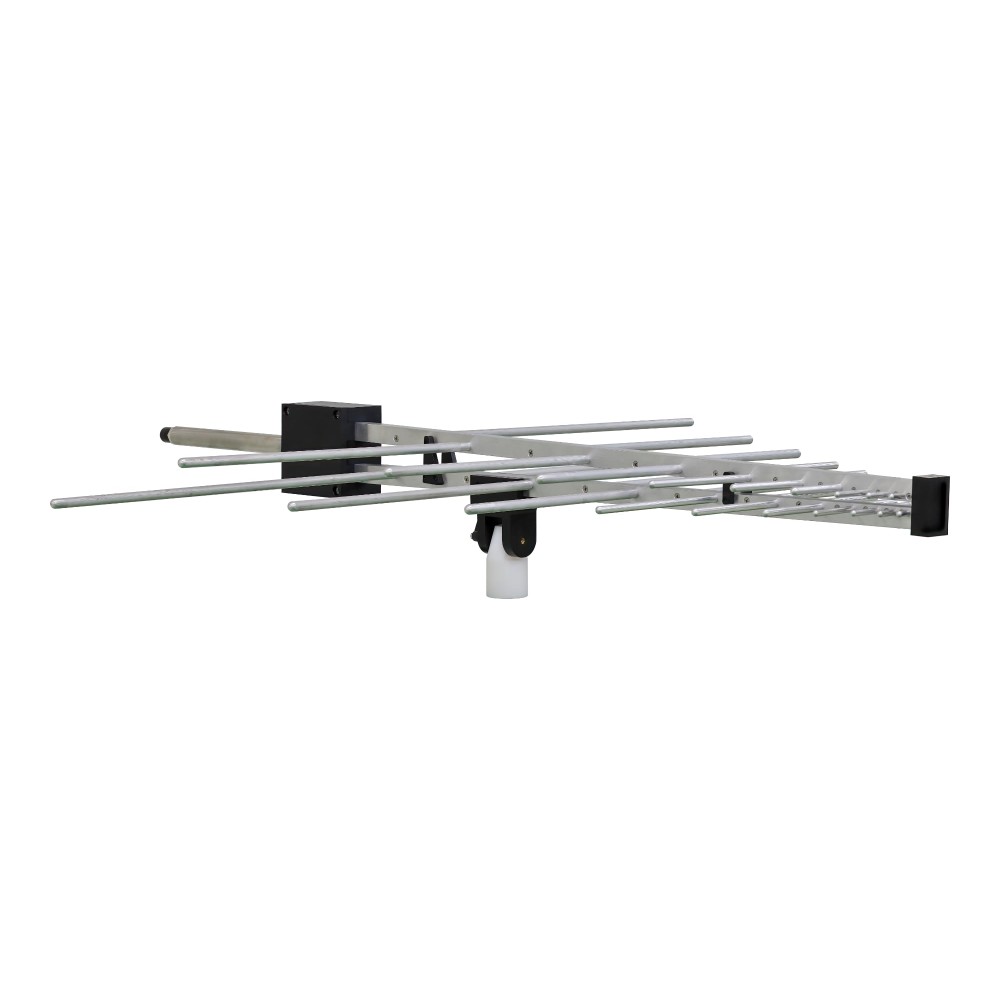

Le TBMA7 est une antenne logarithmique-périodique de taille moyenne, dont les éléments rayonnants et les bômes de support sont en alliage d'aluminium. Elle est équipée d'un connecteur N femelle standard et est livrée avec un support d'antenne et un adaptateur de montage. Un filetage standard de 1/4 » sur la partie inférieure de l'adaptateur de montage facilite la connexion à la plupart des trépieds standard.

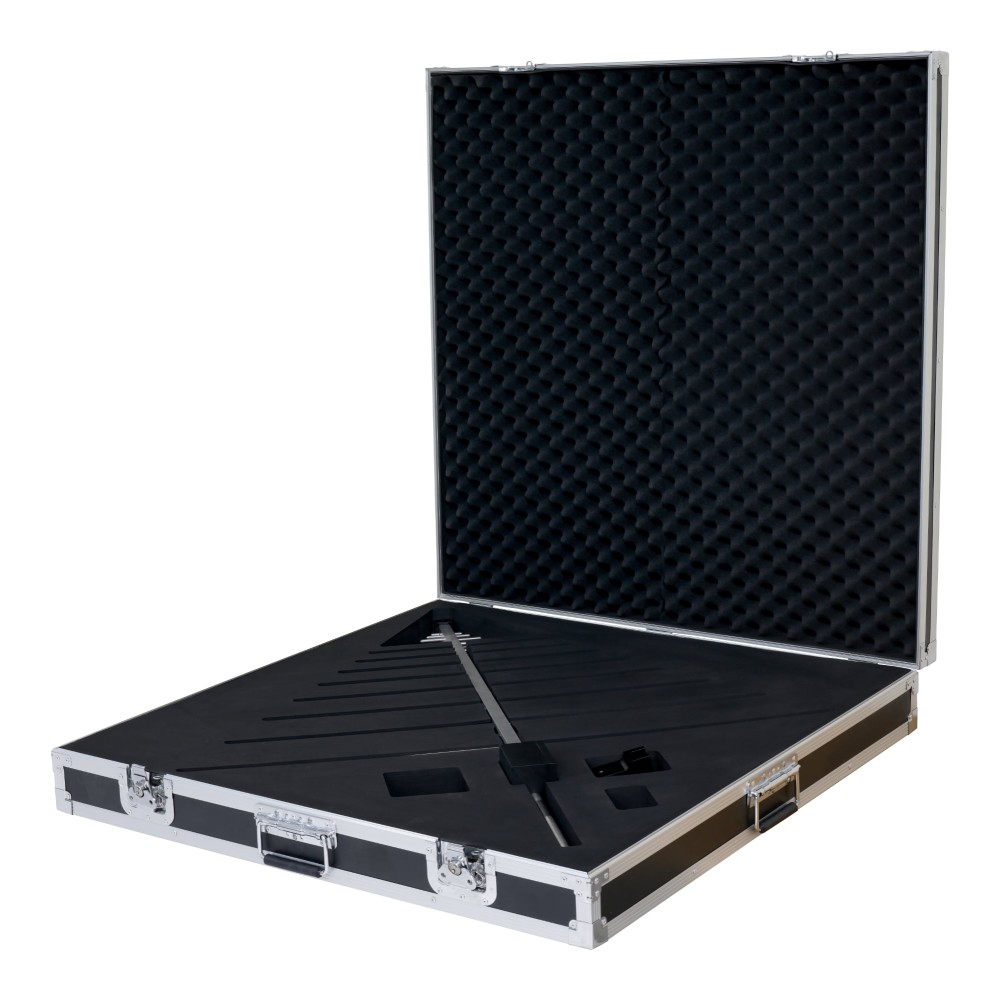

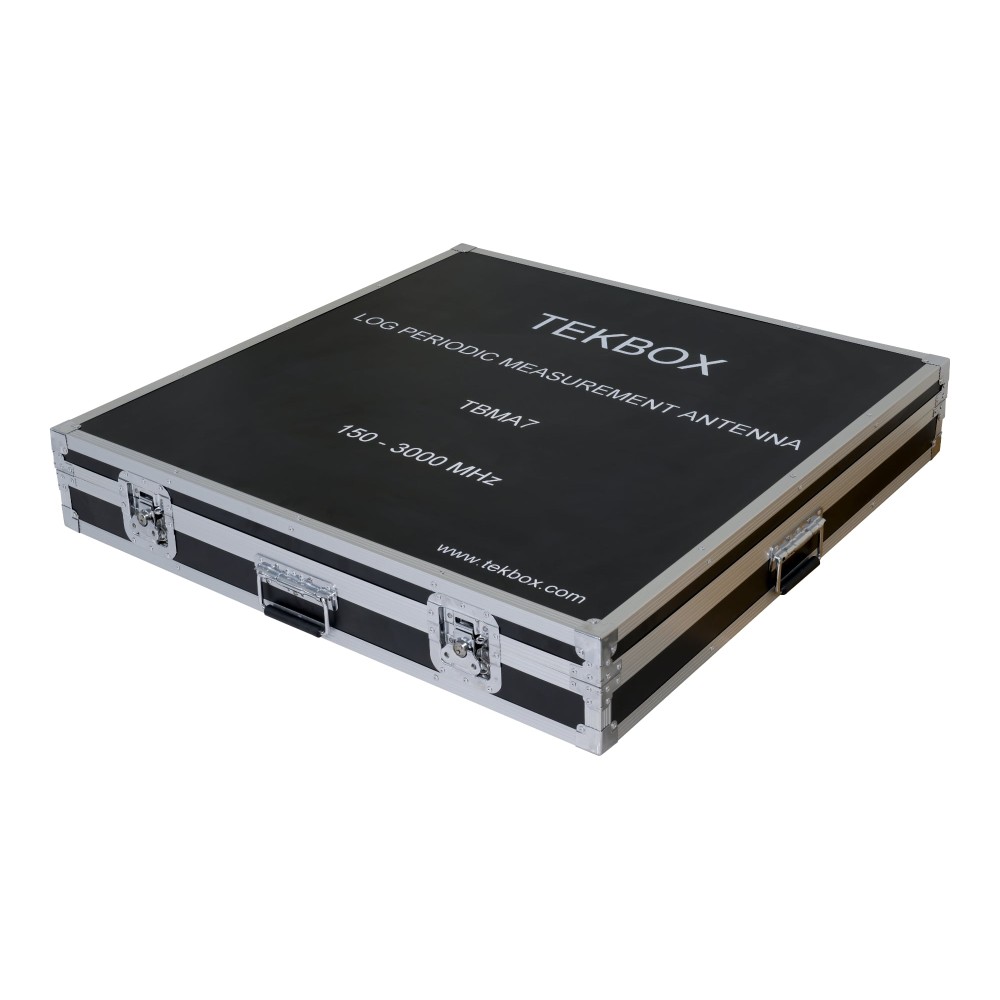

Le TBMA7 est livré dans une mallette de transport robuste, comme illustré ci-dessus.

Spécifications :

• Type : logarithmique périodique
• Gamme de fréquences : 150 MHz - 3000 MHz
• ROS : < 2,1:1 sur toute la gamme de fréquences ; 1,3:1 en moyenne
• Gain isotrope à un espacement de 3 m : 1,5 ... 8 dBi
• Facteur d'antenne à un espacement de 3m : 10 ... 34 dB/m
• Puissance RF d'entrée continue maximale : 130 W
• Impédance nominale : 50 Ω
• Connecteur RF : Type N femelle
• Montage : Adaptateur inclinable au centre de gravité avec filetage 1/4 » pour trépied, arbre de montage de 22 mm de diamètre (tube)
• Dimensions mécaniques : L x L x H : 1133 mm x 940 mm x 100 mm (44,6"; x 37" x 3.94")
• Poids : 2,9 kg (6.39 lbs)
