TekBox TBMA5B Antenne monopôle active 9kHz - 30MHz

TekBox TBMA5B est une antenne monopôle active, élargissant la gamme de produits Tekbox pour les équipements de test de pré-conformité CEM abordables.

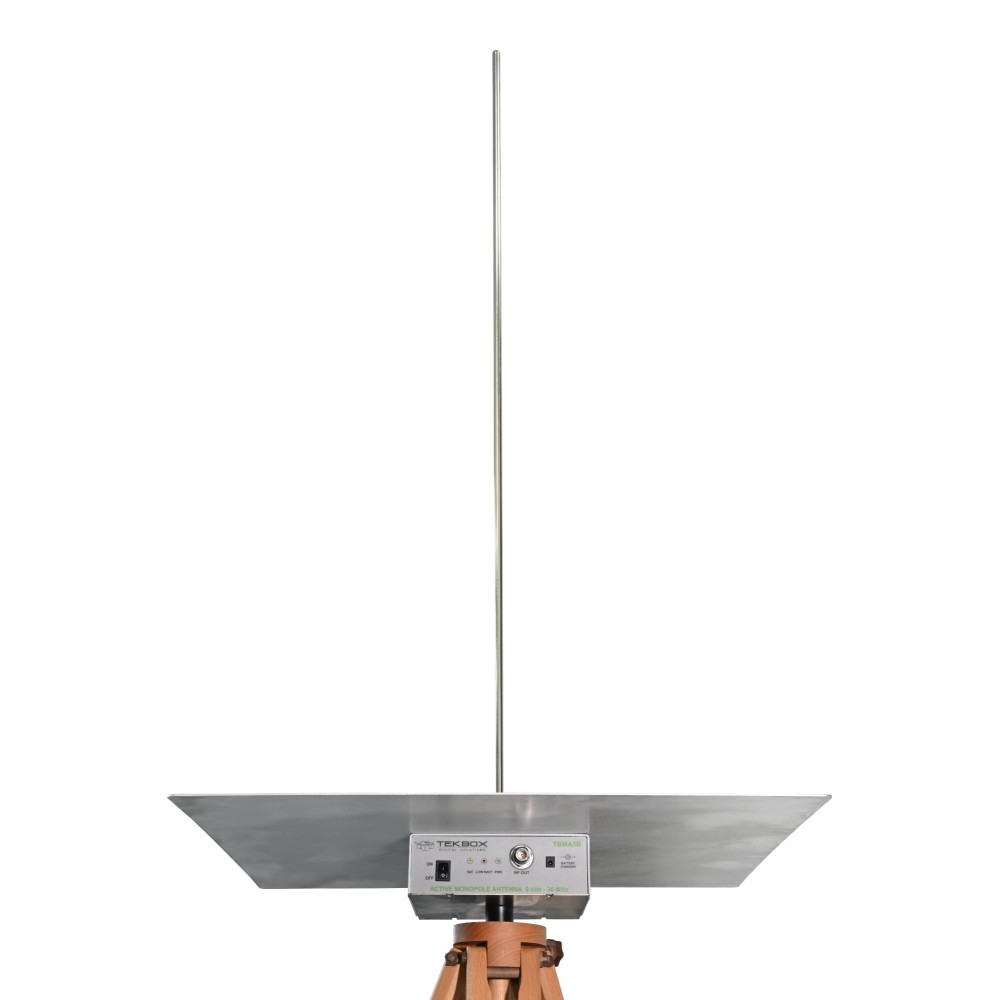

L'antenne monopôle est conçue pour des mesures d'émissions rayonnées dans la plage de fréquences de 9 kHz à 30 MHz, conformément à la norme CISPR 16. Elle est équipée d'une tige de 104 cm de hauteur offrant une excellente sensibilité pour effectuer des mesures d'émissions rayonnées telles que spécifiées dans les normes CISPR 25 ou MIL-STD-461G.

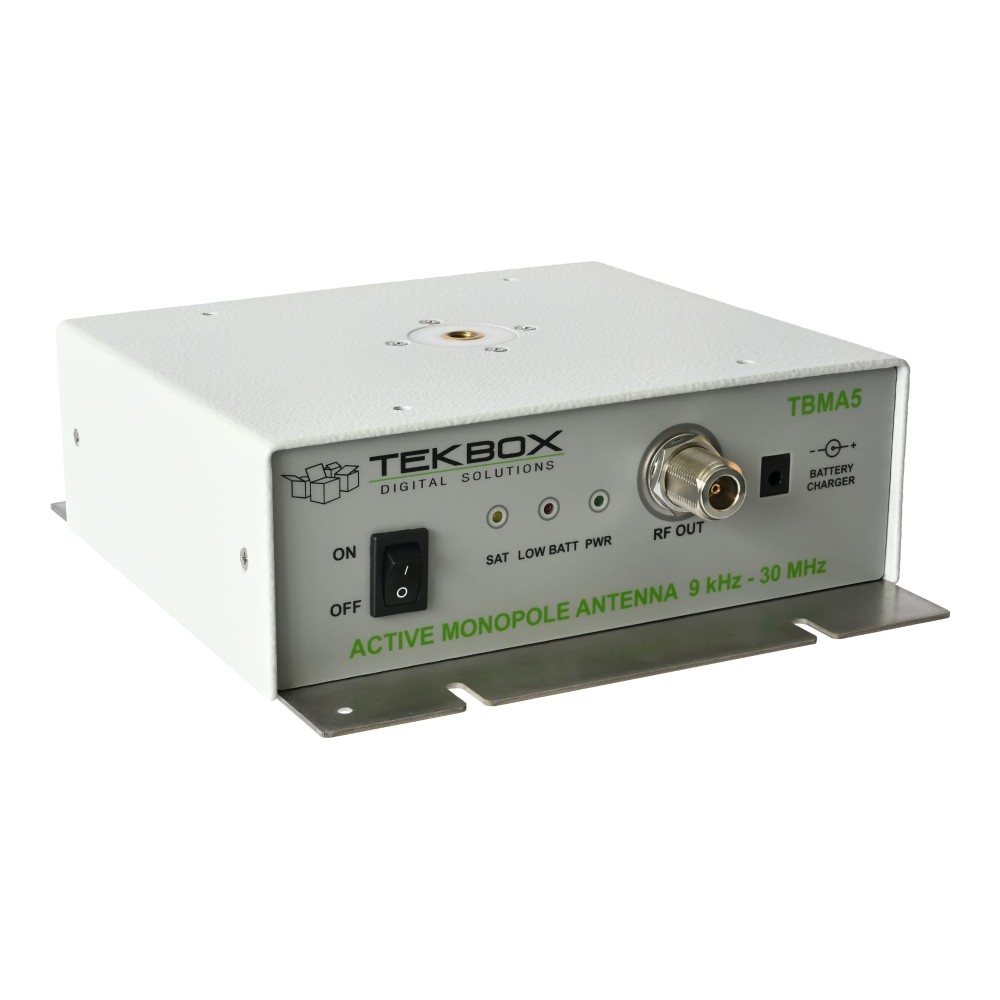

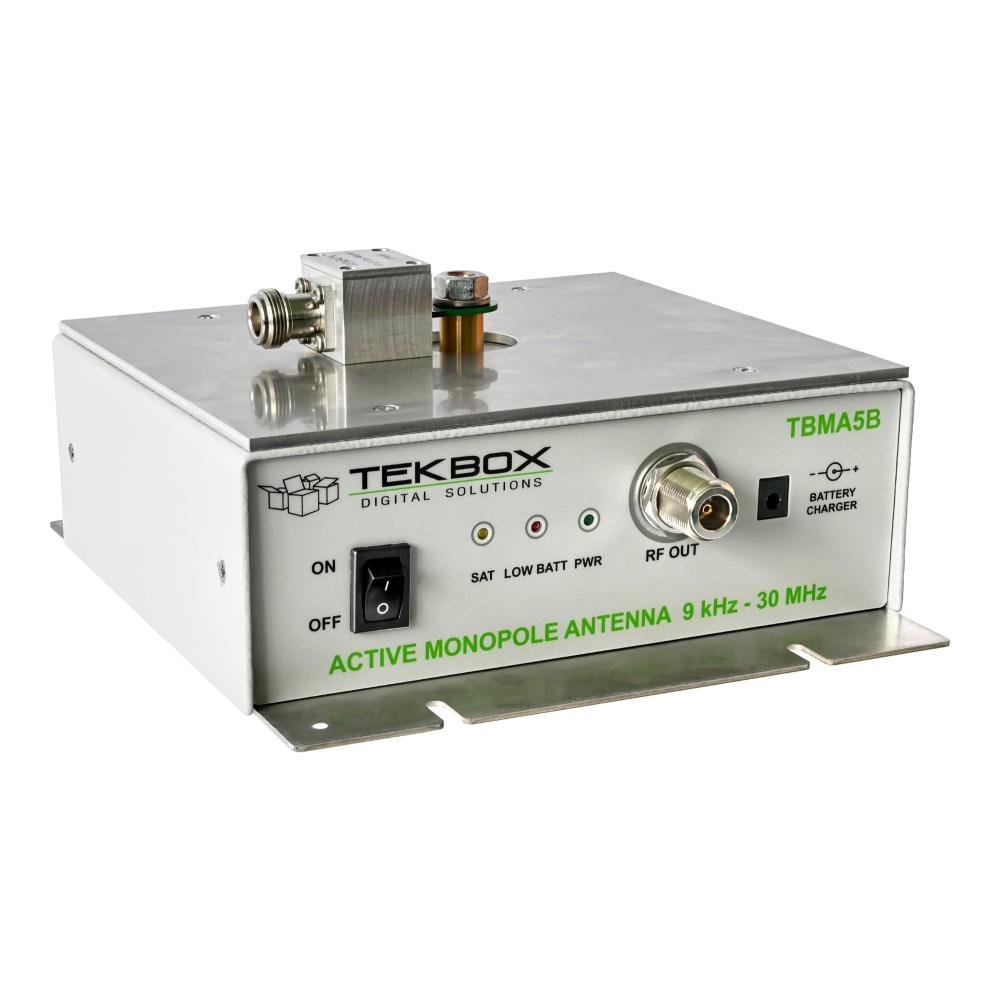

Le TBMA5B se compose d'un convertisseur d'impédance, d'un chargeur universel, d'une tige de 10 mm de diamètre, d'un plan de masse de 60 cm x 60 cm et d'un adaptateur de calibration standard de 10 pF. Il inclut également un câble coaxial avec ferrite ainsi que l'équipement de mise à la terre requis par la norme MIL-STD-461G. Le convertisseur d'impédance est doté d'un filetage de 1/4" pour le montage sur des trépieds conventionnels.

Spécifications :

• Plage de fréquences caractérisée : 9 kHz à 30 MHz
• Facteur d'antenne du champ électrique : +5 à +7 dB/m, typique
• Plage dynamique : 117 dB @ 10 MHz, 9 kHz RBW, AVG
• Champ électrique, limite inférieure : niveau de bruit à -3 dBµV/m @ 10 MHz, 9 kHz RBW, AVG
• Champ électrique, limite supérieure : 120 dBµV/m (1 V/m) @ 1 dB de compression
• TOS (rapport d'ondes stationnaires) de sortie : 1,04 à 1,6 :1
• Type de connecteur de sortie : N femelle

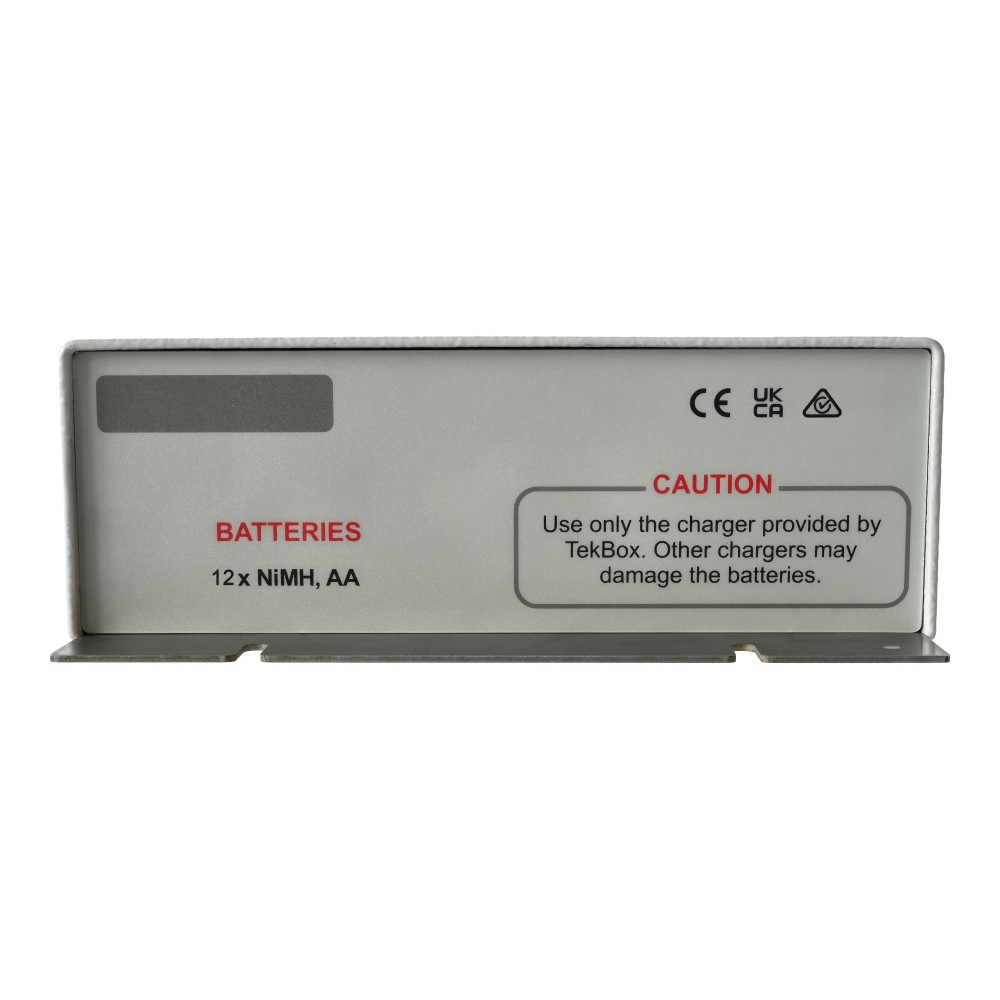

• Type de batterie : 12 x NiMH, AA (non incluses)
• Autonomie moyenne de la batterie : jusqu'à 20 heures, en fonction de la capacité des batteries
• Chargeur : Mascot 2116, 6-12 cellules
• Montage sur trépied : filetage 1/4"
• Dimensions du convertisseur d'impédance : 185 x 210 x 65 mm, 1,5 kg
• Valise de transport : aluminium, 75 x 73 x 18 cm, 4 kg
