TekBox TBLLA-2M Antenne grande boucle 9kHz - 30MHz

TekBox TBLLA-2M est une antenne à grande boucle (LLA) avec trois boucles orthogonales, comme requis par CISPR 16 -1-4 et CISPR 15 / EN 55015.

La LLA est utilisée pour mesurer le courant induit par le champ magnétique émis par les luminaires. La section 4.4 de la norme EN 55015 spécifie la configuration de l'essai et les procédures de mesure.

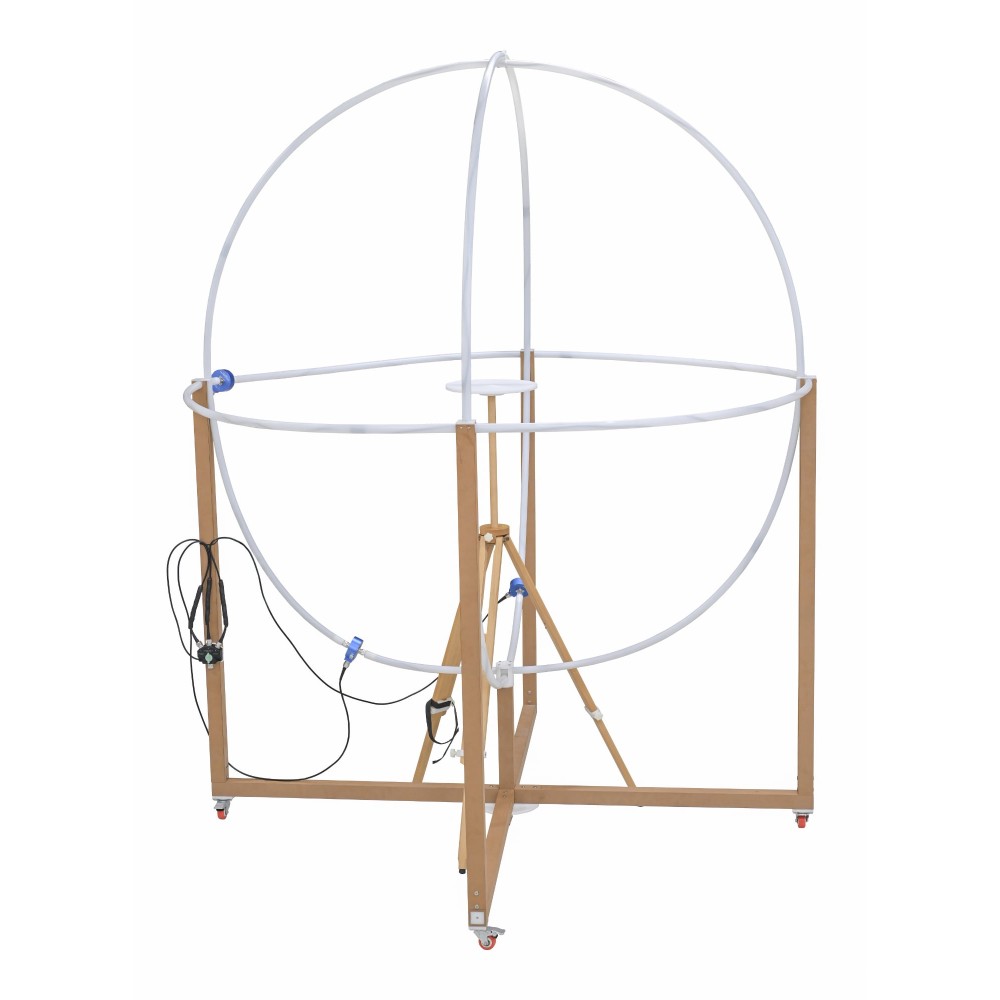

Le TBLLA-2M se compose de trois antennes en boucle perpendiculaires de 2 mètres de diamètre sur trois plans orthogonaux (X/Y/Z), placées sur des cadres WPC creux et légers d'une hauteur totale de 2,5 m. Le point le plus bas de la boucle est à 0,5 m de la surface du sol. Le point le plus bas des boucles se trouve à 0,5 m au-dessus du sol. Chaque élément de la boucle reçoit un rayonnement de champ magnétique normal au plan contenant et génère un signal de tension proportionnel à l'intensité du rayonnement du champ H au port de sortie du transducteur RF connecté à la boucle.

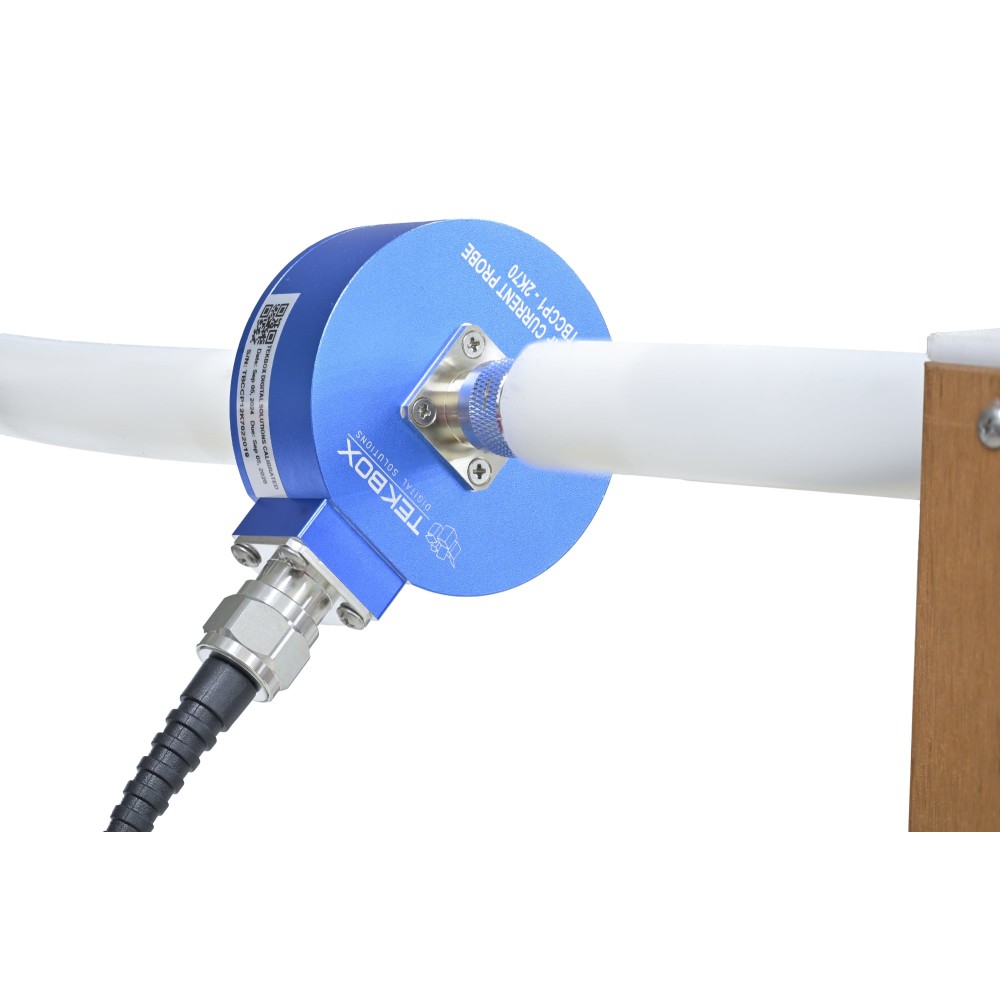

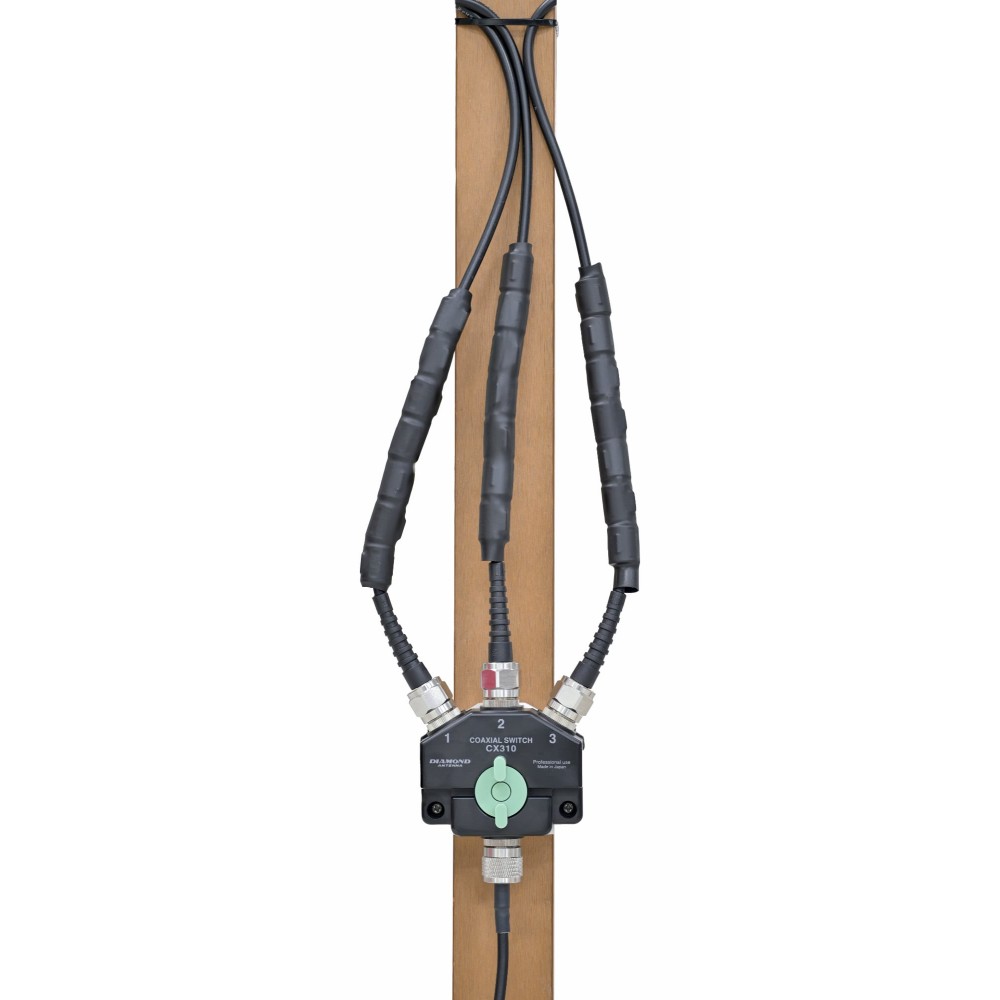

Le TBLLA-2M est équipé de trois sondes coaxiales RF de contrôle de courant (transducteurs) TekBox TBCCP1-2K70, avec une impédance de transfert plate de 0 dBΩ (1V/A) de 9 kHz à 30 MHz lorsqu'elles sont chargées avec 50Ω. Le kit comprend tous les câbles coaxiaux nécessaires, des pinces en ferrite, un commutateur coaxial RF manuel pour sélectionner les boucles, et un trépied TBTP3 avec une plaque de support en plastique pour l'objet sous test.

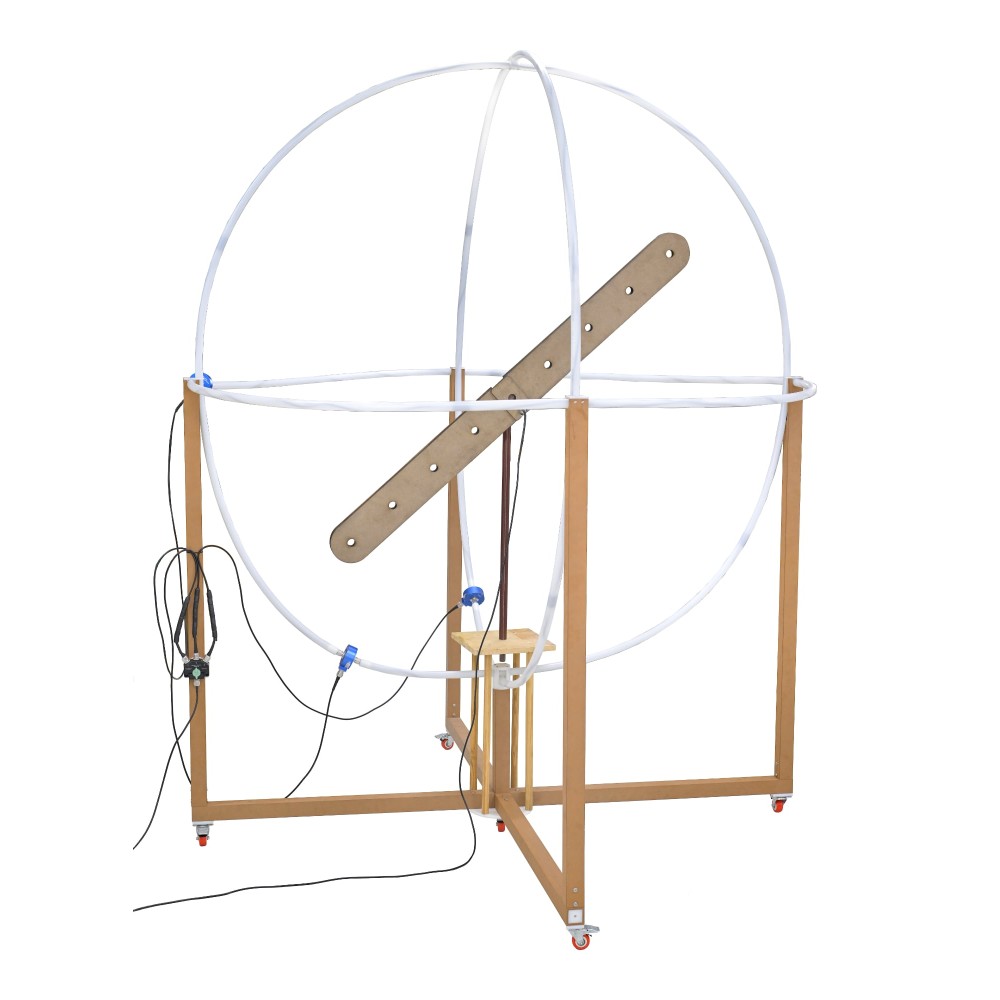

Un dipôle d'étalonnage avec structure de support est disponible en option.

Spécifications :

• Type : Antenne à grande boucle (triple boucle)
• Gamme de fréquences : 9 kHz - 30 MHz
• Normes : CISPR 16-1-4, CISPR 15
• Boucles : 3 boucles perpendiculaires de 2m de diamètre
• Construction de la boucle : Sections RG223U avec fentes surmoulées à l'intérieur du tube PEX
• Impédance de transfert du transducteur RF : typique 0 dBΩ ; 1V/A @ 9kHz à 30 MHz
• Connecteur de sortie du transducteur RF : N-femelle, 50 Ω
• Facteur de validation de l'antenne : à ±2 dB près par rapport au facteur de validation théorique pour un LLA de 2 m de diamètre indiqué dans la norme CISPR 16-1-4.
• Facteur de correction effectif de l'antenne : 0 dB
• Résistance CM des absorbeurs en ferrite : > 200 Ω @ 10 MHz
• Dimensions mécaniques : L x L x H : 2062 mm x 2062 mm x 2547 mm (81.2" x 81.2" x 100")
• Poids : 25 kg (55.12 lbs)
